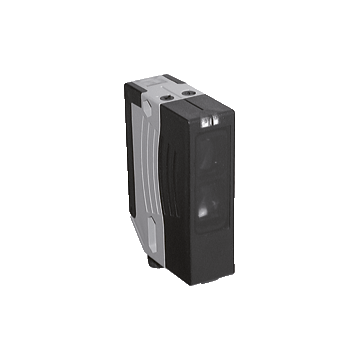

RL28-8-H-2000-IR-3974/47/112 - 205804
Czujnik optyczny odbiciowy z eliminacją wpływu tła firmy Pepperl+Fuchs, zakres 20 ... 2000 mm, światło podczerwone, zasilanie 10 ... 30 V DC, konektor M12-5 pin, 2 wyjścia PNP / NO + NC, jasno / ciemno-włącz, 250 Hz, -40 ... 60 ° C, IP67
Zapytaj o produkt:
RL28-8-H-2000-IR-3974/47/112 - 205804 1 859,40 zł [netto]
Formularz został wysłany.
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Background suppression sensor RL28-8-H-2000-IR-3974/47/112
- Ultra jasne diody LED do włączania i przełączania
- Minimalna różnica czerni i bieli dzięki diodzie LED transmisji w podczerwieni
- Niewrażliwy na światło otoczenia, nawet w przypadku lamp energooszczędnych
- Wodoodporny, stopień ochrony IP67
- Wersja wyjątkowo odporna na wibracje
- Klasa ochrony II
| Opis produktu |
|---|
| Czujnik optyczny odbiciowy z eliminacja wpływu koloru tła |
| Ogólne specyfikacje | ||
|---|---|---|
| Zasięg wykrywania | 20 ... 2000 mm | |
| Minimalny zakres wykrywania | 20 ... 200 mm | |
| Maksymalny zasięg wykrywania | 20 ... 2000 mm | |
| Eliminacja wpływu tła | max. + 10% górnej granicy zakresu wykrywania | |
| Źródło światła | Podczerwień | |
| Rodzaj światła | modulowane światło podczerwone, 880 nm | |
| Black-white difference (6 %/90 %) | < 40 % | |
| Średnica plamki świetlnej | około 70 mm przy odległości 2000 mm | |
| Opening angle | transmitter 2° nadajnik 2° |
|
| Limit światła otoczenia | 50000 Lux | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 720 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | LED zielony | |
| Wskaźnik funkcji | 2 diody LED żółte WŁĄCZONE: obiekt w zasięgu skanowania WYŁĄCZONE: obiekt poza zasięgiem skanowania |
|
| Elementy sterujące | Regulator zasięgu wykrywania, Przełącznik jasnego / ciemnego przełącznika | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Sinusoida | 10% | |
| Prąd zasilania bez obciążenia | ≤ 40 mA | |
| Wyjście | ||
| Rodzaj przełączania | jasno / ciemno po włączeniu | |
| Wyjście sygnału | 2 PNP, uzupełniające, zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów, otwarte kolektory | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 200 mA | |
| Częstotliwość przełączania | 250 Hz | |
| Czas odpowiedzi | 2 ms | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | E87056, wymieniony na liście cULus, zasilacz klasy 2, typ 1 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -40 ... 60 ° C (-40 ... 140 ° F) | |
| Temperatura przechowywania | -40 ... 60 ° C (-40 ... 140 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 25,8 mm | |
| Wysokość obudowy | 88 mm | |
| Głębokość obudowy | 65.5 mm | |
| Stopień ochrony | IP67 | |
| Podłączenie | 5-stykowe, złącze M12 x 1, obracane o 90 ° | |
| Materiał | ||
| Obudowa | Plastik ABS | |
| Twarz optyczna | plastikowy | |
| Złącze | metal | |
| Masa | około 100 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270903 |
| ECLASS 12.0 | 27270903 |
| ECLASS 11.0 | 27270904 |
| ECLASS 10.0.1 | 27270904 |
| ECLASS 9.0 | 27270904 |
| ECLASS 8.0 | 27270904 |
| ECLASS 5.1 | 27270904 |
| ETIM 9.0 | EC002719 |
| ETIM 8.0 | EC002719 |
| ETIM 7.0 | EC002719 |
| ETIM 6.0 | EC002719 |
| ETIM 5.0 | EC002719 |
| UNSPSC 12.1 | 39121528 |
