RL23-8-H-1000-IR/47/74B - 419444
Czujnik optyczny odbiciowy z eliminacją wpływu tła firmy Pepperl+Fuchs, zakres 50 ... 1000 mm, światło podczerwone, zasilanie 10 ... 30 V DC, konektor M18-4pin, 2 wyjścia PNP / NO + NC, jasno / ciemno-włącz, 70 Hz, -20 ... 60 ° C, IP65
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu

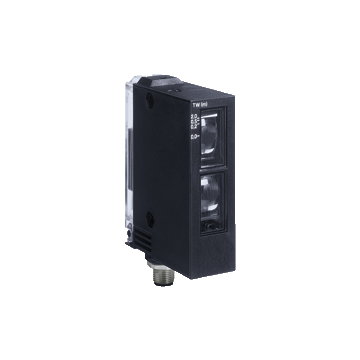

Najważniejsze parametry Background suppression sensor RL23-8-H-1000-IR/47/74b
- Regulowane tłumienie tła
- Światło podczerwone
- Solidna obudowa z tworzywa sztucznego
- Powierzchnia optyczna wykonana ze szkła odpornego na zarysowania
| Opis produktu |
|---|
| Czujnik optyczny odbiciowy z eliminacja wpływu koloru tła |
| Ogólne specyfikacje | ||
|---|---|---|
| Zasięg wykrywania | 50 ... 1000 mm | |
| Minimalny zakres wykrywania | 50 ... 150 mm | |
| Maksymalny zasięg wykrywania | 50 ... 1000 mm | |
| Źródło światła | Podczerwień | |
| Rodzaj światła | modulowane światło podczerwone | |
| Black-white difference (6 %/90 %) | < 10% | |
| Średnica plamki świetlnej | 25 mm przy 1000 mm zasięg zasięgu | |
| Opening angle | 1.5 ° | |
| Limit światła otoczenia | 12000 Lux | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 540 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 60 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik funkcji | Żółta dioda LED, świeci się przy zapalonym odbiorniku | |
| Elementy sterujące | Przełącznik programowania do przełączania jasnego / ciemnego | |
| Elementy sterujące | Regulator zasięgu wykrywania | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Sinusoida | 10% | |
| Prąd zasilania bez obciążenia | 100 mA | |
| Wyjście | ||
| Rodzaj przełączania | jasno / ciemno włączone | |
| Wyjście sygnału | 2 PNP, uzupełniające, zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów | |
| Napięcie przełączania | 30 V DC | |
| Prąd przełączania | max. 200 mA | |
| Częstotliwość przełączania | 70 Hz | |
| Czas odpowiedzi | 5 ms | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Aprobaty i certyfikaty | ||
| Zgodność EAC | TR CU 020/2011 | |
| Aprobata UL | cULus | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -20 ... 60 ° C (-4 ... 140 ° F) | |
| Temperatura przechowywania | -20 ... 75 ° C (-4 ... 167 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 26,8 mm | |
| Wysokość obudowy | 91 mm | |
| Głębokość obudowy | 67.6 mm | |
| Stopień ochrony | IP65 | |
| Podłączenie | Złącze M18 x 1, 4-pinowe z nieoprzewodowanym kątowym gniazdem kablowym | |
| Materiał | ||
| Obudowa | Terluran ® GV15 | |
| Twarz optyczna | szkło | |
| Masa | 180 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270903 |
| ECLASS 12.0 | 27270903 |
| ECLASS 11.0 | 27270904 |
| ECLASS 10.0.1 | 27270904 |
| ECLASS 9.0 | 27270904 |
| ECLASS 8.0 | 27270904 |
| ECLASS 5.1 | 27270904 |
| ETIM 9.0 | EC002719 |
| ETIM 8.0 | EC002719 |
| ETIM 7.0 | EC002719 |
| ETIM 6.0 | EC002719 |
| ETIM 5.0 | EC002719 |
| UNSPSC 12.1 | 39121528 |
