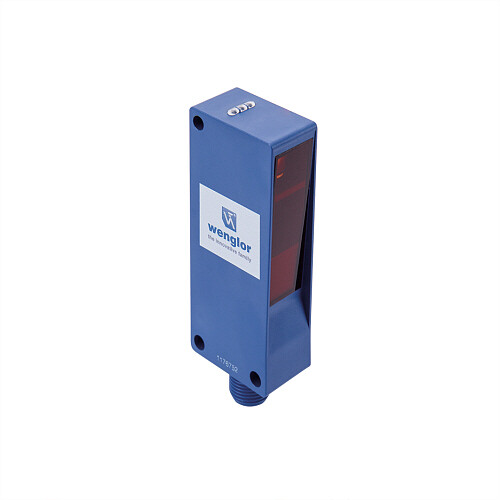

P1NH305
Czujnik optyczny odbiciowy z eliminacją wpłuwu tła firmy Wenglor, zakres=60...500 mm, światło czerwone, polaryzacja PNP NO, zasilanie 15...30 V DC, 150 Hz, podłączenie konektor M12-4 pin, materiał korpusu tworzywo, Teach-In/NFC
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
3-4 tygodnie
Gwarancja
24
Producent
Wenglor
Opisy produktu
- Przechowywanie danych
- High-end
- IO-Link 1.1
- Teach-in
- Dwa niezależne wyjścia przełączające
- Ustawienia bezprzewodowe przez NFC
Czujnik refleksyjny z tłumieniem tła działa z czerwonym światłem zgodnie z zasadą pomiaru kąta. Posiada interfejs O-Link z funkcją przechowywania danych oraz dodatkowymi opcjami konfiguracji i diagnostyki. Interfejs może być również użyty do konfiguracji czujników (PNP / NPN, NC / NO, odległość przełączania, wyjście błędu), a także do odczytu stanów przełączania i wartości odległości. Funkcja uczenia zapewnia także inną opcję konfiguracji. Dwa niezależne wyjścia przełączające można wykorzystać na przykład do monitorowania minimalnych i maksymalnych wartości odległości lub poziomów wypełnienia i wysokości stosu.
| Parametry optyki | ||
|---|---|---|
| Zakres | 500 mm | |
| Zakres regulacji | 60...500 mm | |
| Histereza przełączania | < 3 % | |
| Rodzaj światła | Światło czerwone | |
| Żywotność (T = +25 °C) | 100000 h | |
| Max. natężenie światła otoczenia | 10000 Lux | |
| Średnica plamki świetlnej | zobacz tabele nr. 1 | |
| Dane elektryczne | ||
| Zasilanie | 15...30 V DC | |
| Zasilanie IO-Link | 18...30 V DC | |
| Konsumpcja (Ub = 24 V) | < 25 mA | |
| Częstotliwość przełączania | 150 Hz | |
| Częstotliwość przełączania (1 wyjście) | 800 Hz | |
| Czas odpowiedzi | 3,3 ms | |
| Czas odpowiedzi (1 wyjście) | 1,25 ms | |
| Dryft temperaturowy | < 5 % | |
| Zakres temperatury | -40...60 °C | |
| Spadek napięcia na wyjściu | < 2 V | |
| Wyjście przełączające / prąd przełączający | 100 mA | |
| Zabezpieczenie przed zwarciem | tak | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Ochrona przed przeciążeniem | tak | |
| Interfejs | IO-Link V1.1 | |
| Data Storage | tak | |
| Klasa ochrony | III | |
| Dane mechaniczne | ||
| Metoda konfiguracji | Teach-in/NFC | |
| Materiał obudowy | Tworzywo | |
| Stopień ochrony IP | IP67/IP68 | |
| Podłączenie | konektor M12-4 pin | |
| Materiał osłony optyki | PMMA | |
| Dane istotne dla bezpieczeństwa | ||
| MTTFd (EN ISO 13849-1) | 1094,99 a | |
| Wyjście | ||
| PNP NO | tak | |
| IO-Link | tak | |
| NFC interfejs | tak | |
