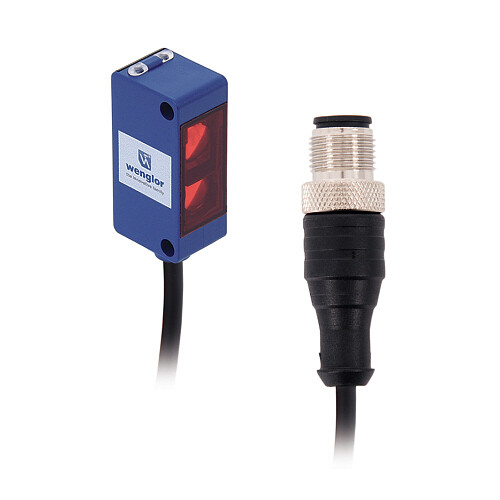

P1KH007
Czujnik optyczny odbiciowy z eliminacją wpływu tła firmy Wenglor, zakres=30...120 mm, laser (czerwony), polaryzacja PNP NO + NC, zasilanie 10...30 V DC, 1000 Hz, podłączenie konektor M12-4 pin, materiał korpusu tworzywo, potencjometr
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
3-4 tygodnie
Gwarancja
24
Producent
Wenglor
Opisy produktu
- Monitorowanie stanu
- Detekcja bardzo małych części, zaczynając od 0,1 mm
- IO-Link 1.1
- Klasa lasera 1
Czujnik refleksyjny z tłumieniem tła działa ze światłem laserowym zgodnie z zasadą pomiaru kąta i jest przeznaczony do wykrywania obiektów na dowolnym tle. Czujnik ma zawsze tę samą odległość przełączania, niezależnie od koloru, kształtu i powierzchni przedmiotów. Drobna wiązka lasera oznacza, że nawet najmniejsze części, począwszy od wielkości 0,1 mm, można niezawodnie wykryć. Interfejs O-Link może służyć do konfigurowania czujników refleksyjnych (PNP / NPN, NC / NO, odległość przełączania), a także do odczytu stanów przełączania i wartości odległości.
| Parametry optyki | ||
|---|---|---|
| Zakres | 120 mm | |
| Zakres regulacji | 30...120 mm | |
| Histereza przełączania | < 10 % | |
| Rodzaj światła | Laser (czerwony) | |
| Długość fali | 655 nm | |
| Żywotność (T = +25 °C) | 100000 h | |
| klasa lasera (EN 60825-1) | 1 | |
| Max. natężenie światła otoczenia | 10000 Lux | |
| Średnica plamki świetlnej | zobacz tabele nr. 1 | |
| Dane elektryczne | ||
| Zasilanie | 10...30 V DC | |
| Zasilanie IO-Link | 18...30 V DC | |
| Konsumpcja (Ub = 24 V) | < 15 mA | |
| Częstotliwość przełączania | 1000 Hz | |
| Częstotliwość przełączania (tryb interference-free) | 500 Hz | |
| Czas odpowiedzi | 0,5 ms | |
| Czas odpowiedzi (tryb interference-free) | 1 ms | |
| Dryft temperaturowy | < 5 % | |
| Zakres temperatury | -40...60 °C | |
| Spadek napięcia na wyjściu | < 2 V | |
| Wyjście przełączające / prąd przełączający | 100 mA | |
| Prąd różnicowy | < 50 µA | |
| Zabezpieczenie przed zwarciem i przeciążeniem | tak | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Zamykanie | tak | |
| Interfejs | IO-Link V1.1 | |
| Klasa ochrony | III | |
| FDA | 1710976-001 | |
| Dane mechaniczne | ||
| Metoda konfiguracji | Potencjometr | |
| Materiał obudowy | Tworzywo | |
| Stopień ochrony IP | IP67/IP68 | |
| Podłączenie | konektor M12-4 pin | |
| Długość przewodu | 20 cm | |
| Materiał osłony optyki | PMMA | |
| Dane istotne dla bezpieczeństwa | ||
| MTTFd (EN ISO 13849-1) | 1641,23 a | |
| Wyjście | ||
| PNP NO + NC | tak | |
| IO-Link | tak | |
* Zakres temperatur z zamontowanym na stałe kablem, promień gięcia: 20 mm
