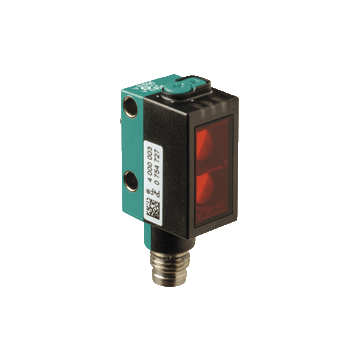

OQT150-R101-2EP-IO-V31 - 267075-100162
Czujnik optyczny odbiciowy z triangulacją (Sbr) firmy Pepperl+Fuchs, zakres 20 ... 150 mm, światło czerwone, zasilanie 10 ... 30 V DC, konektor M8-4pin, 2 wyjścia uniwersalne Push-Pull, 217 Hz, -40 ... 60 ° C, IP67 / IP68 / IP69K
Zapytaj o produkt:
OQT150-R101-2EP-IO-V31 - 267075-100162 595,85 zł [netto]
Formularz został wysłany.
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Triangulation sensor (SbR) OQT150-R101-2EP-IO-V31
- Miniaturowa konstrukcja z wszechstronnymi opcjami montażu
- Technologia Multi Pixel (MPT) - elastyczność i możliwości dostosowania
- Zmniejszenie różnorodności urządzeń - kilka punktów przełączania w obrębie jednego czujnika
- Niezawodne wykrywanie wszystkich powierzchni, niezależnie od koloru i struktury
- Niska wrażliwość na kolor docelowy
- IO-Link interface for service and process data
| Opis produktu |
|---|
| Przełączający Czujnik odbicowy z rdzeniem pomiarowym, zasięg wykrywania 150 mm, światło czerwone, IO-Link, 2 x wyjście push-pull, wtyczka M8 |
| Ogólne specyfikacje | ||
|---|---|---|
| Zasięg wykrywania | 5 ... 150 mm | |
| Minimalny zakres wykrywania | 5 ... 20 mm | |
| Maksymalny zasięg wykrywania | 5 ... 150 mm | |
| Zakres regulacji | 20 ... 150 mm | |
| Cel referencyjny | standardowy biały, 100 mm x 100 mm | |
| Źródło światła | LED | |
| Rodzaj światła | modulowane widzialne światło czerwone | |
| Etykietowanie grup ryzyka LED | grupa zwolniona | |
| Black-white difference (6 %/90 %) | < 5 % przy 150 mm | |
| Średnica plamki świetlnej | około 10 mm przy odległości 150 mm | |
| Opening angle | około 4 ° | |
| Limit światła otoczenia | EN 60947-5-2 : 30000 Lux | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 600 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | Dioda zielona: ciągłe świecenie - zasilanie włączone miganie (4 Hz) - zwarcie miganie z krótką przerwą (1 Hz) - tryb IO-Link |
|
| Wskaźnik funkcji | Żółta dioda LED: ciągłe włączenie - przełącznik wyjścia aktywny ciągłe wyłączenie - przełącznik wyjścia nieaktywny |
|
| Elementy sterujące | Klucz Teach-In | |
| Elementy sterujące | 5-stopniowy przełącznik obrotowy do wyboru trybów pracy | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Sinusoida | max. 10% | |
| Prąd zasilania bez obciążenia | < 25 mA przy napięciu zasilania 24 V. | |
| Klasa ochrony | III | |
| Interfejs | ||
| Typ interfejsu | IO-Link (przez C / Q = styk 4) | |
| IO-Link revision | 1.1 | |
| Profil urządzenia | Inteligentny czujnik | |
| Identyfikator urzadzenia | 0x110801 (1116161) | |
| Szybkość transmisji | COM2 (38.4 kBit/s) | |
| Min. czas cyklu | 2,3 ms | |
| Szerokość danych procesowych | Dane procesowe wejście 2 Bit Dane procesowe wyjście 2 Bit |
|
| Obsługa trybu SIO | tak | |
| Kompatybilny typ portu głównego | A | |
| Wyjście | ||
| Rodzaj przełączania | The default setting is: C/Q - Pin4: NPN normally open, PNP normally closed, IO-Link Q2 - Pin2: NPN normally-open, PNP normally-closed |
|
| Wyjście sygnału | 2 push-pull (4 in 1) outputs, short-circuit protected, reverse polarity protected, overvoltage protected | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 100 mA, obciążenie rezystancyjne | |
| Kategoria użytkowania | DC-12 and DC-13 | |
| Spadek napięcia | ≤ 1,5 V DC | |
| Częstotliwość przełączania | 217 Hz | |
| Czas odpowiedzi | 2,3 ms | |
| Dostosowanie | ||
| Interfejs komunikacyjny | IEC 61131-9 | |
| Standard produktu | EN 60947-5-2 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | E87056, wymieniony na liście cULus, zasilacz klasy 2, typ 1 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -40 ... 60 ° C (-40 ... 140 ° F) |
|
| Temperatura przechowywania | -40 ... 70 ° C (-40 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 13,9 mm | |
| Wysokość obudowy | 41,4 mm | |
| Głębokość obudowy | 18,3 mm | |
| Stopień ochrony | IP67 / IP69 / IP69K | |
| Podłączenie | Złącze M8 x 1, 4 piny | |
| Materiał | ||
| Obudowa | PC (poliwęglan) | |
| Twarz optyczna | PMMA | |
| Masa | około 10 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270916 |
| ECLASS 12.0 | 27270916 |
| ECLASS 11.0 | 27270801 |
| ECLASS 10.0.1 | 27270801 |
| ECLASS 9.0 | 27270801 |
| ECLASS 8.0 | 27270801 |
| ECLASS 5.1 | 27270801 |
| ETIM 9.0 | EC001825 |
| ETIM 8.0 | EC001825 |
| ETIM 7.0 | EC001825 |
| ETIM 6.0 | EC001825 |
| ETIM 5.0 | EC001825 |
| UNSPSC 12.1 | 41111613 |
