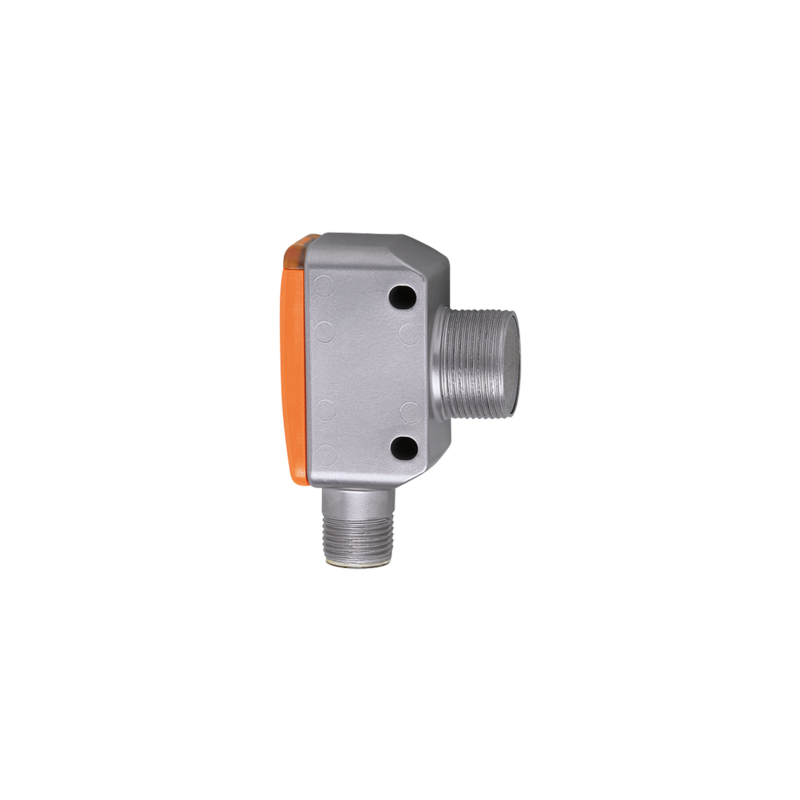

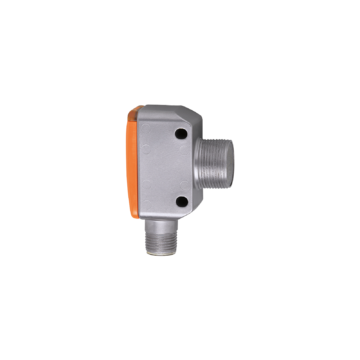

OGH381 - OGH-HPKG/US/V4A/CUBE/200MM
Czujnik optyczny odbiciowy z eliminacją wpływiu tła firmy IFM, obudowa kostkowa z montażem dla M18, sn= 200 mm, PNP/NO, zasilanie 10-30 VDC, konektor M12, IP68/IP69K, aplikacje spożywcze
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Wytrzymała prostokątna obudowa ze stali nierdzewnej z bocznym gwintem M18
- Odporne na czyszczenie myjką wysokociśnieniową ze żrącymi środkami czyszczącymi
- Wysoka klasa ochrony zgodna z wymaganiami przemysłu spożywczego
- Natychmiastowa gotowość do pracy dzięki stałym ustawieniom
- Precyzyjna eliminacja tła
| Cechy produktu | ||
|---|---|---|
| Rodzaj światła | światło czerwone | |
| Obudowa | prostopadłościan z gwintem M18 | |
| Aplikacja | ||
| Konstrukcja | Tłumienie tła | |
| Zasada działania | Czujnik dyfuzyjny | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 10...30 DC | |
| Napięcie znamionowe izolacji [V] | 32 | |
| Pobór prądu [mA] | 25 | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Maks. czas rozruchu [ms] | 300 | |
| Rodzaj światła | światło czerwone | |
| Długość fali [nm] | 645 | |
| Wyjścia | ||
| Wykonanie elektryczne | PNP | |
| Funkcja wyjścia | tryb światło-włącz | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2,5 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 200 | |
| Częstotliwość przełączania DC [Hz] | 1000 | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Strefa działania | ||
| Zasięg [mm] | < 200; (biały papier 200 x 200 mm 90% reemisji) | |
| Zasięg dla obiektu białego (90% reemisji) [mm] | < 200 | |
| Zasięg dla obiektu szarego (18% reemisji) [mm] | < 200 | |
| Zasięg dla obiektu czarnego (6% reemisji) [mm] | < 190 | |
| Regulowany zasięg | nie | |
| Maks. średnica plamki światła [mm] | 13 | |
| Rozmiary plamki światlnej odnoszą się do | dla maksymalnego zasięgu | |
| Tłumienie tła: dostępne | tak | |
| Interfejsy | ||
| Interfejs komunikacyjny | IO-Link | |
| Typ transmisji | COM2 (38,4 kBaud) | |
| IO-Link Revision | 1.1 | |
| Norma SDCI | IEC 61131-9 | |
| Profil | Measuring Sensor, Identification and Diagnosis, Switching Signal Channel, Teach Channel | |
| SIO tryb | tak | |
| Wymagany typ portu master | A | |
| Min.czas cyklu procesu [ms] | 10 | |
| Dane procesowe IO-Link (cykliczne) | ||
| Funkcja | długość bajtu | |
| wartość procesowa | 16 | |
| status urządzenia | 4 | |
| informacje o przełączaniu binarnym | 1 | |
| Funkcje IO-Link (acykliczne) | nazwa przypisana do aplikacji; licznik godzin pracy; licznik cykli przełączania | |
| Obsługiwane DeviceID | ||
| Typ działania | DeviceID | |
| domyślnie | 1132 | |
| Uwaga | Więcej informacji można znaleźć w pliku PDF IODD w sekcji „Pliki do pobrania” | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...80 | |
| Temperatura składowania [°C] | -40...80 | |
| Ochrona | IP 65; IP 67; IP 68; IP 69K | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 60947-5-2 | ||
| MTTF [lata] | 782 | |
| Dopuszczenie UL | ||
| Ta | -25...80 °C | |
| Typ obudowy | Type 1 | |
| Zasilanie | Class 2 | |
| Numer UL | E174191 | |
| Dane mechaniczne | ||
| Waga [g] | 77,5 | |
| Obudowa | prostopadłościan z gwintem M18 | |
| Wymiary [mm] | 52,9 x 20 x 35,9 | |
| Opis gwintu | M18 x 1 | |
| Materiał | 1.4542 (17-4 PH / 630); PEI | |
| Materiał soczewki | PEI | |
| Umiejscowienie soczewki | soczewki z boku | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Stan wyjścia | 1 x LED, kolor żółty | |
| działanie | 1 x LED, kolor zielony | |
| Akcesoria | ||
| Dostarczane elementy | nakrętka zabezpieczająca: 1 x | |
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A | |
