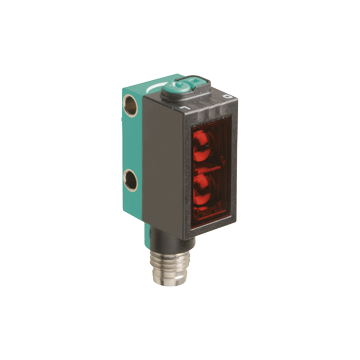

OBT350-R101-EP-IO-V3 - 267075-0095
Czujnik optyczny z triangulacją (BGS) firmy Pepperl+Fuchs, modulowane widzialne światło czerwone, 25 ... 350 mm, 1 wyjście Push-Pull, IO-Link, 10 ... 30 V DC, konektor M8-3pin, -40 ... 60 ° C, IP67 / IP68 / IP69K, 500 Hz
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Triangulation sensor (BGS) OBT350-R101-EP-IO-V3
- Miniaturowa konstrukcja z wszechstronnymi opcjami montażu
- Najlepsze tłumienie wpływu tła w swojej klasie cenowej
- Precyzyjne wykrywanie obiektów, prawie niezależnie od koloru
- Extended temperature range
-40 °C ... 60 °C - Wysoki stopień ochrony IP69K
- IO-Link interface for service and process data
| Opis produktu |
|---|
| Czujnik triangulacji z eliminacją tła |
| Ogólne specyfikacje | ||
|---|---|---|
| Zasięg wykrywania | 5 ... 350 mm | |
| Minimalny zakres wykrywania | 5 ... 25 mm | |
| Maksymalny zasięg wykrywania | 5 ... 350 mm | |
| Zakres regulacji | 25 ... 350 mm | |
| Cel referencyjny | standardowy biały, 100 mm x 100 mm | |
| Źródło światła | LED | |
| Rodzaj światła | modulowane widzialne światło czerwone | |
| Etykietowanie grup ryzyka LED | grupa zwolniona | |
| Black-white difference (6 %/90 %) | < 15 % przy 350 mm | |
| Średnica plamki świetlnej | około 20 mm przy odległości 350 mm | |
| Opening angle | około 3 ° | |
| Limit światła otoczenia | EN 60947-5-2 : 40000 Lux | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 600 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | Dioda zielona: ciągłe świecenie - zasilanie włączone miganie (4 Hz) - zwarcie miganie z krótką przerwą (1 Hz) - tryb IO-Link |
|
| Wskaźnik funkcji | Żółta dioda LED: stale włączony - wykryto obiekt - stale wyłączony - obiekt nie został wykryty |
|
| Elementy sterujące | Przełącznik zmiany jasności / ciemności | |
| Elementy sterujące | Regulator zasięgu wykrywania | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Sinusoida | max. 10% | |
| Prąd zasilania bez obciążenia | < 25 mA przy napięciu zasilania 24 V. | |
| Klasa ochrony | III | |
| Interfejs | ||
| Typ interfejsu | IO-Link (przez C / Q = styk 4) | |
| IO-Link revision | 1.1 | |
| Profil urządzenia | Inteligentny czujnik | |
| Identyfikator urzadzenia | 0x110601 (1115649) | |
| Szybkość transmisji | COM2 (38.4 kBit/s) | |
| Min. czas cyklu | 2,3 ms | |
| Szerokość danych procesowych | Dane procesowe wejście 1 Bit Dane procesowe wyjście 2 Bit |
|
| Obsługa trybu SIO | tak | |
| Kompatybilny typ portu głównego | A | |
| Wyjście | ||
| Rodzaj przełączania | Rodzaj przełączania czujnika jest ustawialny. Domyślne ustawienie to: C / Q - Pin4: NPN normalnie otwarty / włączony, PNP normalnie zamknięty / ciemny, IO-Link |
|
| Wyjście sygnału | 1 wyjście push-pull (4 w 1), zabezpieczone przed zwarciem, zabezpieczone przed odwrotną polaryzacją, zabezpieczone przed przepięciem | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 100 mA, obciążenie rezystancyjne | |
| Kategoria użytkowania | DC-12 and DC-13 | |
| Spadek napięcia | ≤ 1,5 V DC | |
| Częstotliwość przełączania | 500 Hz | |
| Czas odpowiedzi | 1 ms | |
| Dostosowanie | ||
| Interfejs komunikacyjny | IEC 61131-9 | |
| Standard produktu | EN 60947-5-2 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | E87056, wymieniony na liście cULus, zasilacz klasy 2, typ 1 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -40 ... 60 ° C (-40 ... 140 ° F) |
|
| Temperatura przechowywania | -40 ... 70 ° C (-40 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 13,9 mm | |
| Wysokość obudowy | 41,4 mm | |
| Głębokość obudowy | 18,3 mm | |
| Stopień ochrony | IP67 / IP69 / IP69K | |
| Podłączenie | Złącze M8 x 1, 3-pinowe | |
| Materiał | ||
| Obudowa | PC (poliwęglan) | |
| Twarz optyczna | PMMA | |
| Masa | około 10 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270903 |
| ECLASS 12.0 | 27270903 |
| ECLASS 11.0 | 27270903 |
| ECLASS 10.0.1 | 27270903 |
| ECLASS 9.0 | 27270903 |
| ECLASS 8.0 | 27270903 |
| ECLASS 5.1 | 27270903 |
| ETIM 9.0 | EC001821 |
| ETIM 8.0 | EC001821 |
| ETIM 7.0 | EC001821 |
| ETIM 6.0 | EC001821 |
| ETIM 5.0 | EC002719 |
| UNSPSC 12.1 | 39121528 |
