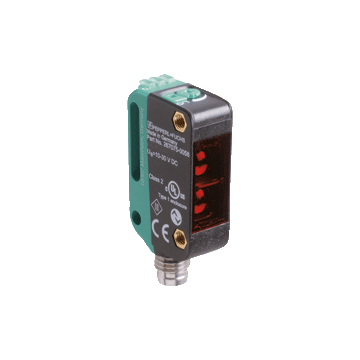

OBT350-R100-2EP-IO-V31 - 267075-0058

Czujnik optyczny z triangulacją (BGS) firmy Pepperl+Fuchs, modulowane widzialne światło czerwone, 25 ... 350 mm, 2 wyjścia uniwersalne Push-Pull, IO-Link, 10 ... 30 V DC, konektor M8-4pin, -40 ... 60 ° C, IP67 / IP68 / IP69K, 500 Hz

OBT350-R100-2EP-IO-V31 - 267075-0058

Dodaj do porównania Usuń z porównania

483,65 zł

594,89 zł z podatkiem VAT

Dostępny na magazynie (4 szt.)
Wysyłka w ciągu 24-48h
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS

Opisy produktu

Najważniejsze parametry Triangulation sensor (BGS) OBT350-R100-2EP-IO-V31
  • Miniaturowa konstrukcja z wszechstronnymi opcjami montażu
  • Najlepsze tłumienie wpływu tła w swojej klasie cenowej
  • Precyzyjne wykrywanie obiektów, prawie niezależnie od koloru
  • Extended temperature range
    -40 °C ... 60 °C
  • Wysoki stopień ochrony IP69K
  • IO-Link interface for service and process data

Opis produktu
Czujnik triangulacji z eliminacją tła
Ogólne specyfikacje
Zasięg wykrywania 5 ... 350 mm
Minimalny zakres wykrywania 5 ... 25 mm
Maksymalny zasięg wykrywania 5 ... 350 mm
Zakres regulacji 25 ... 350 mm
Cel referencyjny standardowy biały, 100 mm x 100 mm
Źródło światła LED
Rodzaj światła modulowane widzialne światło czerwone
Etykietowanie grup ryzyka LED grupa zwolniona
Black-white difference (6 %/90 %) < 15 % przy 350 mm
Średnica plamki świetlnej około 20 mm przy odległości 350 mm
Opening angle około 3 °
Limit światła otoczenia EN 60947-5-2 : 40000 Lux
Parametry związane z bezpieczeństwem funkcjonalnym
MTTF d 600 a
Czas misji (T M ) 20 a
Pokrycie diagnostyczne (DC) 0 %
Wskaźniki / środki operacyjne
Wskaźnik działania Dioda zielona: ciągłe świecenie - zasilanie włączone
miganie (4 Hz) - zwarcie
miganie z krótką przerwą (1 Hz) - tryb IO-Link
Wskaźnik funkcji Żółta dioda LED:
stale włączony - wykryto obiekt - stale wyłączony - obiekt nie został wykryty
Elementy sterujące Przełącznik zmiany jasności / ciemności
Elementy sterujące Regulator zasięgu wykrywania
Specyfikacje elektryczne
Napięcie robocze 10 ... 30 V DC
Sinusoida max. 10%
Prąd zasilania bez obciążenia < 25 mA przy napięciu zasilania 24 V.
Klasa ochrony III
Interfejs
Typ interfejsu IO-Link (przez C / Q = styk 4)
IO-Link revision 1.1
Profil urządzenia Inteligentny czujnik
Identyfikator urzadzenia 0x110601 (1115649)
Szybkość transmisji COM2 (38.4 kBit/s)
Min. czas cyklu 2,3 ms
Szerokość danych procesowych Dane procesowe wejście 1 Bit
Dane procesowe wyjście 2 Bit
Obsługa trybu SIO tak
Kompatybilny typ portu głównego A
Wyjście
Rodzaj przełączania Rodzaj przełączania czujnika jest ustawialny. Domyślne ustawienie to:
C / Q - Pin4: NPN normalnie otwarty / zapalony, PNP normalnie zamknięty / ciemny, IO-Link
/ Q - Pin2: NPN normalnie zamknięty / ciemny, PNP normalnie otwarty / włączony
Wyjście sygnału 2 push-pull (4 in 1) outputs, short-circuit protected, reverse polarity protected, overvoltage protected
Napięcie przełączania max. 30 V DC
Prąd przełączania max. 100 mA, obciążenie rezystancyjne
Kategoria użytkowania DC-12 and DC-13
Spadek napięcia ≤ 1,5 V DC
Częstotliwość przełączania 500 Hz
Czas odpowiedzi 1 ms
Dostosowanie
Interfejs komunikacyjny IEC 61131-9
Standard produktu EN 60947-5-2
Aprobaty i certyfikaty
Aprobata UL E87056, wymieniony na liście cULus, zasilacz klasy 2, typ 1
Warunki otoczenia
Temperatura otoczenia -40 ... 60 ° C (-40 ... 140 ° F)
Temperatura przechowywania -40 ... 70 ° C (-40 ... 158 ° F)
Specyfikacja mechaniczna
Szerokość obudowy 11 mm
Wysokość obudowy 44,5 mm
Głębokość obudowy 21.5 mm
Stopień ochrony IP67 / IP69 / IP69K
Podłączenie Złącze M8 x 1, 4 piny
Materiał
Obudowa PC (poliwęglan)
Twarz optyczna PMMA
Masa około 10 g
System Classcode
ECLASS 13.0 27270903
ECLASS 12.0 27270903
ECLASS 11.0 27270903
ECLASS 10.0.1 27270903
ECLASS 9.0 27270903
ECLASS 8.0 27270903
ECLASS 5.1 27270903
ETIM 9.0 EC001821
ETIM 8.0 EC001821
ETIM 7.0 EC001821
ETIM 6.0 EC001821
ETIM 5.0 EC002719
UNSPSC 12.1 39121528
