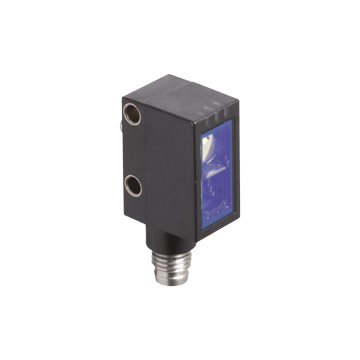

OBT20-R102-P1-IO-V31-F - 267075-100597
Czujnik optyczny z triangulacją (BGS) firmy Pepperl+Fuchs, modulowane widzialne światło czerwone, 1 wyjście Push-Pull, IO-Link / Q - Pin2: otwarty, 10 ... 30 V DC, konektor M8-4pin, -40 ... 60 ° C, IP67 / IP68 / IP69K, 500 Hz
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Triangulation sensor (BGS) OBT20-R102-P1-IO-V31-F
- Miniaturowa konstrukcja z wszechstronnymi opcjami montażu
- Najlepsze tłumienie wpływu tła w swojej klasie cenowej
- Precyzyjne wykrywanie obiektów, prawie niezależnie od koloru
- Extended temperature range
-40 °C ... 60 °C - Wysoki stopień ochrony IP69K
- IO-Link interface for service and process data
Opis produktu |
---|
Czujnik triangulacji z eliminacją tła |
Ogólne specyfikacje | ||
---|---|---|
Zasięg wykrywania | 7 ... 20 mm | |
Maksymalny zasięg wykrywania | 5 ... 25 mm | |
Eliminacja wpływu tła | zaczyna się od 25 mm | |
Cel referencyjny | standardowy biały, 100 mm x 100 mm | |
Źródło światła | LED | |
Rodzaj światła | modulowane widzialne światło czerwone | |
Etykietowanie grup ryzyka LED | grupa zwolniona | |
Black-white difference (6 %/90 %) | około 1 mm | |
Średnica plamki świetlnej | około 1,5 mm przy 20 mm | |
Opening angle | około 3 ° | |
Limit światła otoczenia | EN 60947-5-2 : 40000 Lux | |
Parametry związane z bezpieczeństwem funkcjonalnym | ||
MTTF d | 600 a | |
Czas misji (T M ) | 20 a | |
Pokrycie diagnostyczne (DC) | 0 % | |
Wskaźniki / środki operacyjne | ||
Wskaźnik działania | Dioda zielona: ciągłe świecenie - zasilanie włączone miganie (4 Hz) - zwarcie miganie z krótką przerwą (1 Hz) - tryb IO-Link |
|
Wskaźnik funkcji | Żółta dioda LED: stale włączony - wykryto obiekt - stale wyłączony - obiekt nie został wykryty |
|
Specyfikacje elektryczne | ||
Napięcie robocze | 10 ... 30 V DC | |
Sinusoida | max. 10% | |
Prąd zasilania bez obciążenia | < 25 mA przy napięciu zasilania 24 V. | |
Klasa ochrony | III | |
Interfejs | ||
Typ interfejsu | IO-Link (przez C / Q = styk 4) | |
IO-Link revision | 1.1 | |
Profil urządzenia | Inteligentny czujnik | |
Identyfikator urzadzenia | 0x11051D (1115421) | |
Szybkość transmisji | COM2 (38.4 kBit/s) | |
Min. czas cyklu | 2,3 ms | |
Szerokość danych procesowych | Dane procesowe wejście 1 Bit Dane procesowe wyjście 2 Bit |
|
Obsługa trybu SIO | tak | |
Kompatybilny typ portu głównego | A | |
Wyjście | ||
Rodzaj przełączania | C / Q - Pin4: NPN normalnie zamknięty / przyciemniony, PNP normalnie otwarty / zapalony, IO-Link / Q - Pin2: otwarty |
|
Wyjście sygnału | 1 wyjście push-pull (4 w 1), zabezpieczone przed zwarciem, zabezpieczone przed odwrotną polaryzacją, zabezpieczone przed przepięciem | |
Napięcie przełączania | max. 30 V DC | |
Prąd przełączania | max. 100 mA, obciążenie rezystancyjne | |
Kategoria użytkowania | DC-12 and DC-13 | |
Spadek napięcia | ≤ 1,5 V DC | |
Częstotliwość przełączania | SIO mode: 1800 Hz IO-Link mode: 900 Hz |
|
Czas odpowiedzi | SIO mode: 260 µs IO-Link mode: 520 µs |
|
Dostosowanie | ||
Interfejs komunikacyjny | IEC 61131-9 | |
Standard produktu | EN 60947-5-2 | |
Aprobaty i certyfikaty | ||
Aprobata UL | E87056, wymieniony na liście cULus, zasilacz klasy 2, typ 1 | |
Warunki otoczenia | ||
Temperatura otoczenia | -40 ... 60 ° C (-40 ... 140 ° F) |
|
Temperatura przechowywania | -40 ... 70 ° C (-40 ... 158 ° F) | |
Specyfikacja mechaniczna | ||
Szerokość obudowy | 13,9 mm | |
Wysokość obudowy | 31,9 mm | |
Głębokość obudowy | 18,3 mm | |
Stopień ochrony | IP67 / IP69 / IP69K | |
Podłączenie | Złącze M8 x 1, 4 piny | |
Materiał | ||
Obudowa | PC (poliwęglan) | |
Twarz optyczna | Pływak szyba | |
Masa | około 10 g |
System | Classcode |
---|---|
ECLASS 13.0 | 27270903 |
ECLASS 12.0 | 27270903 |
ECLASS 11.0 | 27270903 |
ECLASS 10.0.1 | 27270903 |
ECLASS 9.0 | 27270903 |
ECLASS 8.0 | 27270903 |
ECLASS 5.1 | 27270903 |
ETIM 9.0 | EC001821 |
ETIM 8.0 | EC001821 |
ETIM 7.0 | EC001821 |
ETIM 6.0 | EC001821 |
ETIM 5.0 | EC002719 |
UNSPSC 12.1 | 39121528 |
