OBT1250-R202-E4-0,3M-V1 - 70128080-100050
Czujnik optyczny z triangulacją (BGS) firmy Pepperl+Fuchs, zakres 1250 mm, 1 wyjście NPN jasno / ciemno-włącz, 10 ... 30 V DC, przewód 0,3 m z gniazdem M12, -30 ... 60 ° C, IP67, wytrzymały korpus z wieloma otworami montażowymi
Zapytaj o produkt:
OBT1250-R202-E4-0,3M-V1 - 70128080-100050 469,20 zł [netto]
Formularz został wysłany.
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Triangulation sensor (BGS) OBT1250-R202-E4-0,3M-V1
- Średnia konstrukcja z wszechstronnymi opcjami montażu
- Stopień ochrony IP67
- Mounting on full metal sockets
- Bardzo jasny, dobrze widoczny punkt świetlny
- Dobrze widoczne diody LED sygnalizujące włączenie zasilania i stan przełączania
- Łatwy w użyciu

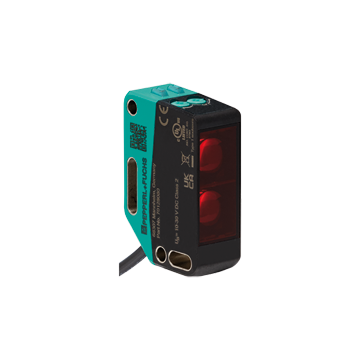

- Image is generic for this device type and may deviate from the specific variant
| Ogólne specyfikacje | ||
|---|---|---|
| Zasięg wykrywania | 0 ... 1250 mm | |
| Minimalny zakres wykrywania | 0 ... 200 mm | |
| Maksymalny zasięg wykrywania | 0 ... 1250 mm | |
| Zakres regulacji | 200 ... 1250 mm | |
| Cel referencyjny | standardowy biały, 100 mm x 100 mm | |
| Źródło światła | LED | |
| Rodzaj światła | modulowane widzialne światło czerwone | |
| Etykietowanie grup ryzyka LED | grupa zwolniona | |
| Black-white difference (6 %/90 %) | < 40 % at 1250 mm | |
| Średnica plamki świetlnej | approx. 50 mm at a distance of 1250 mm | |
| Opening angle | 3 ° | |
| Limit światła otoczenia | EN 60947-5-2 : 30000 Lux | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 876 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | LED green: on - power on flashing (4 Hz) - short circuit |
|
| Wskaźnik funkcji | LED yellow: constantly on - object detected constantly off - object not detected Flashing (8 Hz) - fault detected, the outputs maintain the status |
|
| Elementy sterujące | Przełącznik zmiany jasności / ciemności | |
| Elementy sterujące | Regulator zasięgu wykrywania | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Sinusoida | max. 10% | |
| Prąd zasilania bez obciążenia | < 35 mA at 24 V Operating voltage | |
| Klasa ochrony | III | |
| Wyjście | ||
| Rodzaj przełączania | The switching type of the sensor is adjustable. The default setting is: Q - Pin4: NPN normally open / light-on |
|
| Wyjście sygnału | 1 NPN, zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 100 mA, obciążenie rezystancyjne | |
| Kategoria użytkowania | DC-12 and DC-13 | |
| Spadek napięcia | ≤ 1,5 V DC | |
| Częstotliwość przełączania | 1000 Hz | |
| Czas odpowiedzi | 0,5 ms | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | E87056, wymieniony na liście cULus, zasilacz klasy 2, typ 1 | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -30 ... 60 °C (-22 ... 140 °F) |
|
| Temperatura przechowywania | -40 ... 70 ° C (-40 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 20 mm | |
| Wysokość obudowy | 62 mm | |
| Głębokość obudowy | 42 mm | |
| Stopień ochrony | IP67 | |
| Podłączenie | fixed cable with 0.3 m fixed cable and M12 connector, 4-pin | |
| Materiał | ||
| Obudowa | PC (poliwęglan) | |
| Twarz optyczna | PMMA | |
| Masa | około 70 g | |
| Długość kabla | 0,3 m | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270903 |
| ECLASS 12.0 | 27270903 |
| ECLASS 11.0 | 27270903 |
| ECLASS 10.0.1 | 27270903 |
| ECLASS 9.0 | 27270903 |
| ECLASS 8.0 | 27270903 |
| ECLASS 5.1 | 27270903 |
| ETIM 9.0 | EC001821 |
| ETIM 8.0 | EC001821 |
| ETIM 7.0 | EC001821 |
| ETIM 6.0 | EC001821 |
| ETIM 5.0 | EC002719 |
| UNSPSC 12.1 | 39121528 |
