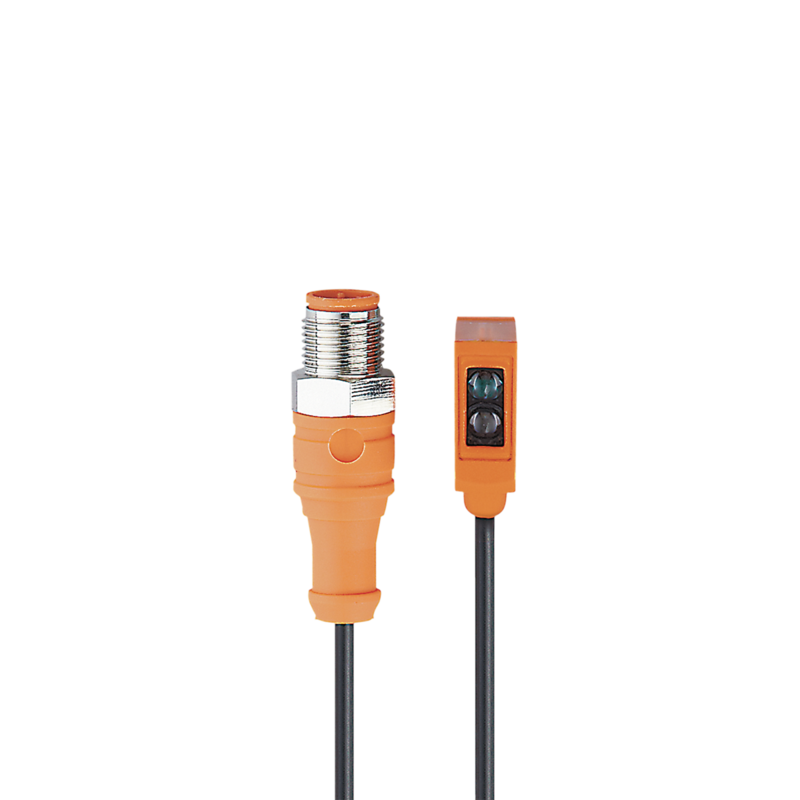

O8H273 - O8H-FPKG/IO-Link/0,30M/US/4P
Czujnik optyczny firmy IFM, długość fali: 633nm, tryb światło-włącz/ciemno-włącz, (programowalny), IP 65, IP 67
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Pomiar odległości niezależnie od koloru nawet dla bardzo płaskich lub odblaskowych obiektów
- Łatwa parametryzacja i wartości mierzone do pojedynczych milimetrów przez IO-Link
- Niewielka plamka świetlna do precyzyjnego wykrywania nawet na dużych odległościach
- Ekstremalnie niezawodne tłumienie tła
- Montaż w sekundy, oszczędzający miejsce
| Cechy produktu | ||
|---|---|---|
| Rodzaj światła | światło czerwone | |
| Obudowa | prostopadłościan | |
| Aplikacja | ||
| Konstrukcja | Tłumienie tła | |
| Zasada działania | Czujnik dyfuzyjny | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 10...30 DC | |
| Pobór prądu [mA] | 20; ((24 V)) | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Rodzaj światła | światło czerwone | |
| Długość fali [nm] | 633 | |
| Wyjścia | ||
| Wykonanie elektryczne | PNP | |
| Funkcja wyjścia | tryb światło-włącz/ciemno-włącz; (programowalny) | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2,5 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 100 | |
| Częstotliwość przełączania DC [Hz] | 1000 | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Strefa działania | ||
| Zasięg [mm] | 1...80; (biały papier 200 x 200 mm) | |
| Zasięg dla obiektu białego (90% reemisji) [mm] | 1...80 | |
| Zasięg dla obiektu szarego (18% reemisji) [mm] | 3...76 | |
| Zasięg dla obiektu czarnego (6% reemisji) [mm] | 5...74 | |
| Regulowany zasięg | tak | |
| Maks. średnica plamki światła [mm] | 4 | |
| Rozmiary plamki światlnej odnoszą się do | dla maksymalnego zasięgu | |
| Wartość końcowa zakresu detekcji [mm] | 10...80 | |
| Tłumienie tła: dostępne | tak | |
| Interfejsy | ||
| Interfejs komunikacyjny | IO-Link | |
| Typ transmisji | COM2 (38,4 kBaud) | |
| IO-Link Revision | 1.1 | |
| Norma SDCI | IEC 61131-9 | |
| Profil | Smart Sensor: Device Identification; Device Diagnosis; Teach Channel; Switching Channel; Process Data Variable | |
| SIO tryb | tak | |
| Wymagany typ portu master | A | |
| Min.czas cyklu procesu [ms] | 10 | |
| Dane procesowe IO-Link (cykliczne) | ||
| Funkcja | długość bajtu | |
| wartość procesowa | 32 | |
| status urządzenia | 4 | |
| informacje o przełączaniu binarnym | 1 | |
| Funkcje IO-Link (acykliczne) | nazwa przypisana do aplikacji; licznik godzin pracy; licznik cykli przełączania | |
| Obsługiwane DeviceID | ||
| Typ działania | DeviceID | |
| domyślnie | 1117 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...60 | |
| Ochrona | IP 65; IP 67 | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 60947-5-2 | ||
| MTTF [lata] | 756 | |
| Dopuszczenie UL | ||
| Ta | -25...60 °C | |
| Typ obudowy | Type 1 | |
| Zasilanie | Limited Voltage/Current | |
| Dopuszczenie UL numer | E017 | |
| Numer UL | E174191 | |
| Dane mechaniczne | ||
| Waga [g] | 27 | |
| Obudowa | prostopadłościan | |
| Wymiary [mm] | 28,1 x 8,1 x 14,4 | |
| Materiał | obudowa: ABS; stal nierdzewna (1.4404 / 316L) | |
| Materiał soczewki | PMMA | |
| Umiejscowienie soczewki | soczewki z boku | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Stan wyjścia | 1 x LED, kolor żółty | |
| działanie | 1 x LED, kolor zielony | |
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Przewód: 0,3 m, PVC; 3 x 0,08 mm2 | |
| Połączenie elektryczne - wtyk | ||
| Konektor: 1 x M12; kodowanie: A | ||
