O7H207 - O7H-DNKG/0,20M/AS

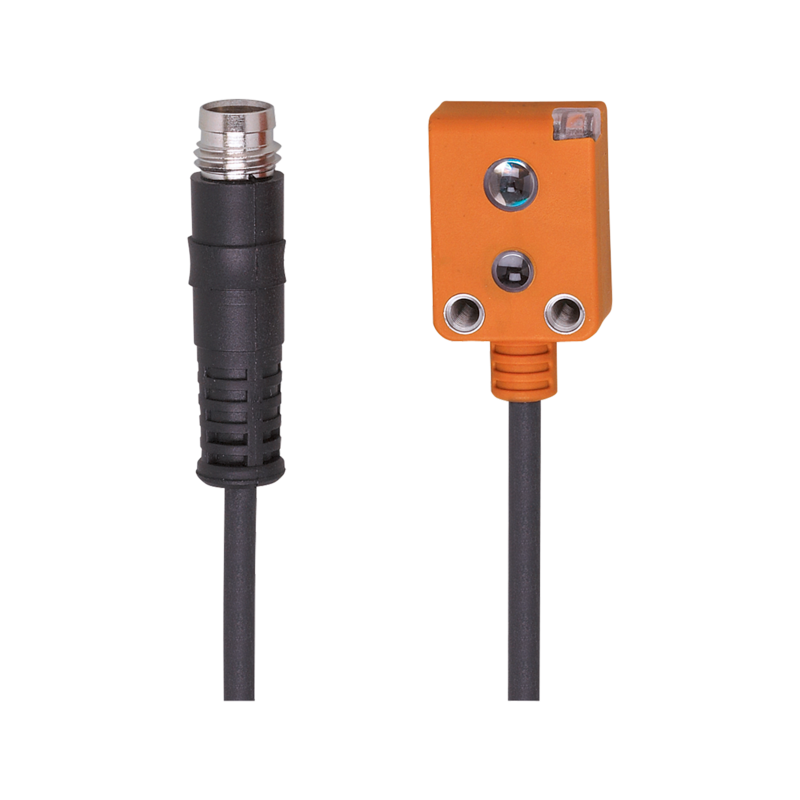

Czujnik optyczny odbiciowy w małej obudowie z eliminacją wpływu tła firmy IFM, kostka 20 x 15 x 9 mm, zasięg = 5 … 30 mm, NPN/NC, zasilanie 10 - 30 VDC, przewód 0,2 m z gniazdem M8
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Wyjątkowo mała obudowa do montażu w ograniczonej przestrzeni
- Do niezawodnego wykrywania położenia w technologii podawania i przenoszenia
- Niewielka plamka i wąski stożek świetlny do wykrywania małych obiektów
- Precyzyjna eliminacja tła
- Łatwe osiowanie widocznym światłem czerwonym
| Cechy produktu | ||
|---|---|---|
| Rodzaj światła | światło czerwone | |
| Obudowa | prostopadłościan | |
| Aplikacja | ||
| Konstrukcja | Tłumienie tła | |
| Zasada działania | Czujnik dyfuzyjny | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 10...30 DC; ("supply class 2" zgodnie z UL) | |
| Pobór prądu [mA] | 20; ((24 V)) | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Rodzaj światła | światło czerwone | |
| Długość fali [nm] | 633 | |
| Wyjścia | ||
| Wykonanie elektryczne | NPN | |
| Funkcja wyjścia | tryb ciemno-włącz | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2,5 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 100 | |
| Częstotliwość przełączania DC [Hz] | 750 | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Strefa działania | ||
| Zasięg [mm] | 5...30; (biały papier 200 x 200 mm) | |
| Zasięg dla obiektu białego (90% reemisji) [mm] | 5...30 | |
| Zasięg dla obiektu szarego (18% reemisji) [mm] | 6...30 | |
| Zasięg dla obiektu czarnego (6% reemisji) [mm] | 7...29 | |
| Regulowany zasięg | nie | |
| Maks. średnica plamki światła [mm] | 2,5 | |
| Rozmiary plamki światlnej odnoszą się do | dla maksymalnego zasięgu | |
| Tłumienie tła: dostępne | tak | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...60 | |
| Ochrona | IP 65 | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 60947-5-2 | ||
| MTTF [lata] | 1610 | |
| Dane mechaniczne | ||
| Waga [g] | 14,4 | |
| Obudowa | prostopadłościan | |
| Wymiary [mm] | 20,3 x 15 x 9 | |
| Materiał | PA | |
| Materiał soczewki | PMMA | |
| Umiejscowienie soczewki | soczewki z boku | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Stan wyjścia | 1 x LED, kolor żółty | |
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Przewód: 0,2 m, PUR; 3 x 0,14 mm2 | |
| Podłączenie | Konektor: 1 x M8; kodowanie: A; Nakrętka: zatrzaskowe | |
