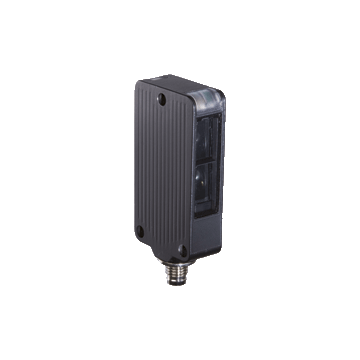

MLV41-8-H-120-RT-IO/65B/98/103 - 222741
Czujnik optyczny odbiciowy z eliminacją wpływu tła firmy Pepperl+Fuchs, zakres 20 ... 120 mm, światło czerwone, zasilanie 10 ... 30 V DC, klasa 2, konektor M8-3pin, 1 wyjście PNP, ciemno-włącz, 200 Hz, -20 ... 60 ° C, IP67
Zapytaj o produkt:
MLV41-8-H-120-RT-IO/65B/98/103 - 222741 974,10 zł [netto]
Formularz został wysłany.
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry czujnika odbiciowego z eliminacją wpływu tła MLV41-8-H-120-RT-IO/65b/98/103
- Wytrzymała seria w odpornej na korozję metalowej obudowie
- Technologia MPT Multi Pixel
- Interfejs IO-link dla danych serwisowych i procesowych
- Niezawodne wykrywanie wszystkich powierzchni, niezależnie od koloru i struktury
- Precyzyjne tłumienie tła, regulowane
- Niska wrażliwość na kolor docelowy
- Przejrzysta i funkcjonalna koncepcja wyświetlania dla trybów pracy
| Opis produktu | ||
|---|---|---|
| Czujnik dyfuzyjny z technologią rdzenia pomiarowego, zwarta konstrukcja obudowy, tłumienie tła i 3 dalsze regulowane tryby pracy, interfejs IO-Link, regulowany zasięg wykrywania 120 mm, czerwone światło, 2 wyjścia push-pull, wtyczka M8 | ||
| Ogólne specyfikacje | ||
|---|---|---|
| Zasięg wykrywania | 20 ... 120 mm <br>Różnica dla białe-czarne tło < 3% | |
| Zakres regulacji | 20 ... 120 mm | |
| Zakres diagnostyczny | 20 ... 120 mm | |
| Cel referencyjny | standardowy biały, 100 mm x 100 mm | |
| Źródło światła | LED | |
| Rodzaj światła | modulowane widzialne światło czerwone | |
| Średnica plamki świetlnej | około 4 mm przy zakresie czujnika 100 mm | |
| Kąt rozbieżności | około 2.5 ° | |
| Limit światła otoczenia | 25000 Lux | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF <sub> d </sub> | 500 a | |
| Czas misji (T <sub> M </sub>) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | Dioda zielona, ??świecąca statycznie Zasilanie włączone, Wskaźnik podnapięcia: Zielona dioda LED, pulsująca (około 0,8 Hz), zwarcie: Dioda zielona migająca (około 4 Hz) | |
| Wskaźnik funkcji | 2 diody LED żółte <br> WŁĄCZONE: obiekt w zasięgu skanowania <br> WYŁĄCZONE: obiekt poza zasięgiem skanowania | |
| Elementy sterujące | Regulator zasięgu wykrywania | |
| Wskaźnik parametryzacji | Komunikacja IO-Link: zielona dioda LED gaśnie na krótko (1 Hz) | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC, klasa 2 | |
| Marszczyć | max. 10% | |
| Prąd zasilania bez obciążenia | max. 25 mA przy napięciu zasilania 24 V. | |
| Interfejs | ||
| Typ interfejsu | IO-Link | |
| Protokół | IO-Link V1.0 | |
| Tryb | COM 2 (38,4 kBaud) | |
| Wyjście | ||
| Rodzaj przełączania | ciemno włączone | |
| Wyjście sygnału | 1 wyjście PNP, zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów, otwarty kolektor | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 100 mA | |
| Spadek napięcia | ? 2 V DC | |
| Częstotliwość przełączania | 200 Hz | |
| Czas odpowiedzi | 2,5 ms | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | cULus na liście 57M3 (tylko w połączeniu z zasilaczem klasy UL 2; obudowa typu 1) | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ?36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -20 ... 60 ° C (-4 ... 140 ° F) <br> 60 ... 70 ° C (140 ... 158 ° F); max. 20 000 godzin = 2,5 roku (praca ciągła) | |
| Temperatura przechowywania | -40 ... 75 ° C (-40 ... 167 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 31 mm | |
| Wysokość obudowy | 56,5 mm | |
| Głębokość obudowy | 13.6 mm | |
| Stopień ochrony | IP67 | |
| Podłączenie | Złącze M8 x 1, 3-pinowe | |
| Materiał | ||
| Obudowa | Aluminium powlekane Delta-Seal | |
| Osłona optyki | szyba szyby | |
| Złącze | metal | |
| Masa | około 40 g | |
