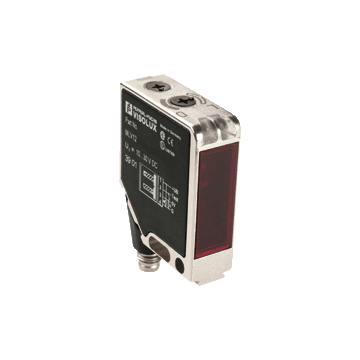

MLV12-8-HW-RT/47/65B/95 - 121200
Czujnik optyczny z triangulacją (BGE) firmy Pepperl+Fuchs, światło czerwone, 680 nm, 50 ... 150 mm, 2 x PNP/ NO + NC, 10 ... 30 V DC, konektor metalowy M8-4pin, obracane o 90 °, -40 ... 60 ° C (-40 ... 140 ° F), IP67, 1000 Hz
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry czujnika optycznego z triangulacją (BGE) MLV12-8-HW-RT/47/65b/95
- Seria czujników w szeroko stosowanej standardowej obudowie
- Niezawodne wykrywanie wszystkich powierzchni, niezależnie od koloru i struktury
- Minimalna różnica dla tła czarnego i białego
- Wysoka stabilność dzięki metalowej ramie obudowy
- Odporny na cięzkie warunki: niezawodny w każdych warunkach
| Opis produktu | ||
|---|---|---|
| Czujnik odbicowy w szeroko stosowanej standardowej obudowie, ocena tła, czerwone światło, zasięg wykrywania 150 mm, regulowany elektrycznie, wyjścia PNP, wtyczka M8 | ||
| Ogólne specyfikacje | ||
|---|---|---|
| Zasięg wykrywania | 50 ... 150 mm , ustawialny | |
| Zakres regulacji | 50 ... 150 mm | |
| Źródło światła | LED | |
| Rodzaj światła | modulowane widzialne światło czerwone, 680 nm | |
| Średnica plamki świetlnej | 4 mm przy Tw 150 mm | |
| Kąt rozbieżności | 1,5 ° | |
| Limit światła otoczenia | ||
| Światło ciągłe | 30000 Lux | |
| Modulowane światło | 5000 Lux | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF <sub> d </sub> | 650 a | |
| Czas misji (T <sub> M </sub>) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | Dioda zielona, ??miga w przypadku zwarcia | |
| Wskaźnik funkcji | Żółta dioda LED WŁ .: czujnik wykrywa tło | |
| Elementy sterujące | potencjometr do regulacji jasności / ciemności, zakres wykrywania | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Marszczyć | max. 10% | |
| Prąd zasilania bez obciążenia | ? 55 mA | |
| Wyjście | ||
| Rodzaj przełączania | jasno / ciemno po włączeniu | |
| Wyjście sygnału | 2 wyjścia PNP, komplementarne, zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów, otwarty kolektor | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 0,2 A. | |
| Spadek napięcia | ? 2,5 V DC | |
| Częstotliwość przełączania | 1000 Hz | |
| Czas odpowiedzi | 0,5 ms | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Odporność na wstrząsy i uderzenia | IEC / EN 60068. pół-sinusoidalny, 40 g w każdym kierunku X, Y i Z. | |
| Odporność na wibracje | IEC / EN 60068-2-6. Sinus 10-150 Hz, 5 gw każdym kierunku X, Y i Z. | |
| Standardy | UL 508 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | cULus | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ?36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -40 ... 60 ° C (-40 ... 140 ° F) | |
| Temperatura przechowywania | -40 ... 75 ° C (-40 ... 167 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 41,5 mm | |
| Wysokość obudowy | 49 mm | |
| Głębokość obudowy | 15 mm | |
| Stopień ochrony | IP67 | |
| Podłączenie | 4-stykowe metalowe złącze M8, obracane o 90 ° | |
| Materiał | ||
| Obudowa | Rama: niklowana, odlew cynkowy ,, Boczniki: tworzywo PC wzmocnione włóknem szyba | |
| Osłona optyki | tworzywo pane | |
| Masa | 60 g | |
