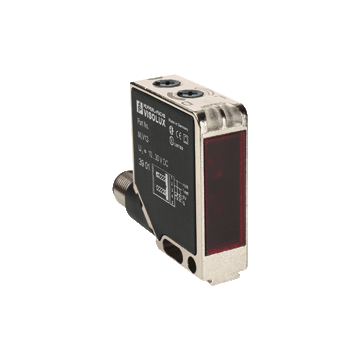

MLV12-8-H-100-RT/65B/124/128 - 180805
Czujnik optyczny odbiciowy z eliminacją wpływu tła firmy Pepperl+Fuchs, zakres 40 ... 100 mm, światło czerwone, zasilanie 10 ... 30 V DC, konektor M12-5pin, 1 wyjście Push-Pull, jasno / ciemno-włącz, 500 Hz, -40 ... 60 ° C, IP67
Zapytaj o produkt:
MLV12-8-H-100-RT/65B/124/128 - 180805 1 061,65 zł [netto]
Formularz został wysłany.
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Background suppression sensor MLV12-8-H-100-RT/65b/124/128
- Niezawodne wykrywanie wszystkich powierzchni, niezależnie od koloru i struktury
- Minimalna różnica dla tła czarnego i białego
- Ultra jasne diody LED do włączania i przełączania
- Wyraźne miganie diody LED w przypadku zwarcia
- Uniwersalne wyjście typu Push-Pull
- Niewrażliwy na światło otoczenia, nawet przy włączonych energooszczędnych lampach
- Możliwa instalacja wielu urządzeń, bez wzajemnych zakłóceń (bez przesłuchów)
- Klasa ochrony II
| Opis produktu |
|---|
| Czujnik triangulacji z tłumieniem tła w szeroko stosowanej standardowej obudowie, światło czerwone, zasięg wykrywania 100 mm, regulowany elektrycznie, włączanie światło / ciemność, wyjście push-pull, wtyczka M12 |
| Ogólne specyfikacje | ||
|---|---|---|
| Zasięg wykrywania | 40 ... 100 mm , ustawialny | |
| Minimalny zakres wykrywania | 20 ... 40 mm | |
| Maksymalny zasięg wykrywania | 20 ... 100 mm | |
| Zakres regulacji | 40 ... 100 mm | |
| Źródło światła | LED | |
| Rodzaj światła | modulowane widzialne światło czerwone, 660 nm | |
| Black-white difference (6 %/90 %) | 10 % przy 100 mm | |
| Średnica plamki świetlnej | 3 mm przy Tw 100 mm | |
| Opening angle | 1,5 ° | |
| Limit światła otoczenia | ||
| Światło ciągłe | 30000 Lux | |
| Modulowane światło | 5000 Lux | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 650 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | Dioda zielona, miga w przypadku zwarcia | |
| Wskaźnik funkcji | 2 diody LED żółte WŁĄCZONE: obiekt w zasięgu skanowania WYŁĄCZONE: obiekt poza zasięgiem skanowania |
|
| Elementy sterujące | potencjometr do regulacji jasności / ciemności, zakres wykrywania | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Sinusoida | max. 10% | |
| Prąd zasilania bez obciążenia | ≤ 40 mA | |
| Wyjście | ||
| Rodzaj przełączania | jasno / ciemno po włączeniu | |
| Wyjście sygnału | 1 wyjście push-pull (4 w 1), zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów, 0,2 A / 30 V DC | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 0,2 A. | |
| Spadek napięcia | ≤ 2,5 V DC | |
| Częstotliwość przełączania | 500 Hz | |
| Czas odpowiedzi | 1 ms | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Odporność na wstrząsy i uderzenia | IEC / EN 60068. pół-sinusoidalny, 40 g w każdym kierunku X, Y i Z. | |
| Odporność na wibracje | IEC / EN 60068-2-6. Sinus 10-150 Hz, 5 gw każdym kierunku X, Y i Z. | |
| Aprobaty i certyfikaty | ||
| Zgodność EAC | TR CU 020/2011 | |
| Klasa ochrony | II, napięcie znamionowe ≤ 300 V AC ze stopniem zanieczyszczenia 1-2 zgodne z IEC 60664-1 | |
| Aprobata UL | cULus | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -40 ... 60 ° C (-40 ... 140 ° F) | |
| Temperatura przechowywania | -40 ... 75 ° C (-40 ... 167 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 41,5 mm | |
| Wysokość obudowy | 49 mm | |
| Głębokość obudowy | 15 mm | |
| Stopień ochrony | IP67 | |
| Podłączenie | Złącze metalowe, M12, 5 pinów, obracane o 90 ° | |
| Materiał | ||
| Obudowa | Rama: niklowana, odlew cynkowy ,, Boczniki: tworzywo PC wzmocnione włóknem szyba | |
| Twarz optyczna | tworzywo pane | |
| Masa | 60 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270903 |
| ECLASS 12.0 | 27270903 |
| ECLASS 11.0 | 27270904 |
| ECLASS 10.0.1 | 27270904 |
| ECLASS 9.0 | 27270904 |
| ECLASS 8.0 | 27270904 |
| ECLASS 5.1 | 27270904 |
| ETIM 9.0 | EC002719 |
| ETIM 8.0 | EC002719 |
| ETIM 7.0 | EC002719 |
| ETIM 6.0 | EC002719 |
| ETIM 5.0 | EC002719 |
| UNSPSC 12.1 | 39121528 |
