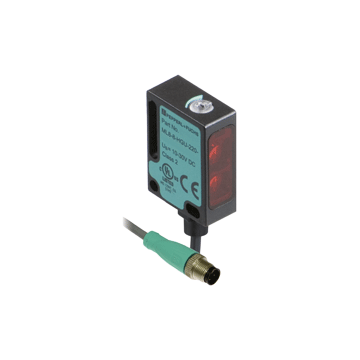

ML8-8-HGU-220-RT/103/115B - 204321
Czujnik optyczny odbiciowy ze zbieżną wiązką firmy Pepperl+Fuchs, zakres 100 ... 220 mm, LED, 645 nm, zasilanie 10 ... 30 V DC, klasa 2, przewód 0,3 m z gniazdem M12-4pin, 1 wyjście PNP, światło-włącz, 500 Hz, -30 ... 60 ° C, IP65 / IP67
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry czujnka optycznego odbiciowego ze zbieżną wiązką ML8-8-HGU-220-RT/103/115b
- Miniaturowa konstrukcja
- Tłumienie zakłóceń tła
- Mechanicznie regulowany zasięg wykrywania
- Niewrażliwy na światło otoczenia, nawet przy włączonych energooszczędnych lampach
- Elastyczne możliwości montażu dzięki szczelinowemu otworowi
| Opis produktu | ||
|---|---|---|
| Czujnik trybu konwergentnego, regulowany zasięg wykrywania 220 mm, światło czerwone, światło włączone, wyjście PNP, stały kabel z wtyczką M12 | ||
| Ogólne specyfikacje | ||
|---|---|---|
| Zasięg wykrywania | 5 ... 220 mm | |
| Zakres regulacji | 100 ... 220 mm | |
| Cel referencyjny | standardowy biały, 100 mm x 100 mm | |
| Źródło światła | LED, 645 nm | |
| Rodzaj światła | modulowane widzialne światło czerwone | |
| Średnica plamki świetlnej | około 10 mm przy zasięgu wykrywania 220 mm | |
| Kąt rozbieżności | około 2.6 ° | |
| Limit światła otoczenia | EN 60947-5-2 | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF <sub> d </sub> | 830 a | |
| Czas misji (T <sub> M </sub>) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik funkcji | 2 diody żółte, zapalają się w przypadku wykrycia | |
| Elementy sterujące | Regulator zasięgu wykrywania | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC, klasa 2 | |
| Marszczyć | max. 10% | |
| Prąd zasilania bez obciążenia | < 15 mA | |
| Wyjście | ||
| Rodzaj przełączania | światło włączone | |
| Wyjście sygnału | 1 wyjście PNP, zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów, otwarty kolektor | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 100 mA | |
| Spadek napięcia | ? 1,5 V DC | |
| Częstotliwość przełączania | 500 Hz | |
| Czas odpowiedzi | ? 1 ms | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Na liście cULus, Źródło zasilania klasy 2, obudowa typu 1 | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ?36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -30 ... 60 ° C (-22 ... 140 ° F) | |
| Temperatura przechowywania | -40 ... 70 ° C (-40 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 11 mm | |
| Wysokość obudowy | 31 mm | |
| Głębokość obudowy | 23 mm | |
| Stopień ochrony | IP65 / IP67 | |
| Podłączenie | kabel stały 300 mm ze złączem M12, 4 piny | |
| Materiał | ||
| Obudowa | PC (Makrolon wzmocniony włóknem szklanym) | |
| Osłona optyki | PMMA | |
| Masa | około 20 g | |
| Moment dokręcania, śruby mocujące | max. 0,4 Nm | |
