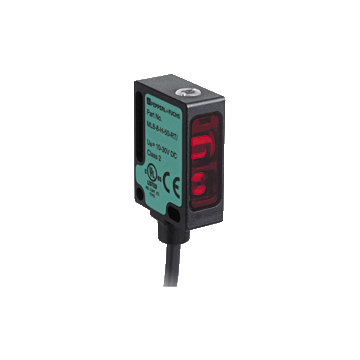

ML8-8-H-50-RT/59/102/115/162 - 204313
Czujnik odbiciowy z eliminacją wpływu tła firmy Pepperl+Fuchs, zakres 20 ... 50 mm, światło czerwone, zasilanie 10 ... 30 V DC, klasa 2, przewód 2 m, 1 wyjście Push-Pull, ciemno-włącz, 500 Hz, -20 ... 60 ° C, IP67
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry czujnika odbiciowego z eliminacją wpływu tła ML8-8-H-50-RT/59/102/115/162
- Czujnik trybu dyfuzyjnego z wieloma punktami świetlnymi
- Specjalnie zaprojektowany do wykrywania krytycznych obiektów, takich jak PCB
- Wykrywa obiekty przed bliskim tłem dzięki precyzyjnemu tłumieniu tła
- Precyzyjne wykrywanie obiektów, prawie niezależnie od koloru
- Zabezpieczenie przed manipulacją, brak kontroli działania
- Plug and Play
- Niewrażliwy na światło otoczenia, nawet przy włączonych energooszczędnych lampach
| Opis produktu | ||
|---|---|---|
| Czujnik odbiciowy z tłumieniem tła ze specjalnymi punktami świetlnymi do wykrywania płytek drukowanych, miniaturowa konstrukcja, zasięg wykrywania 50 mm, światło czerwone, ciemne, wyjście NPN, kabel stały | ||
| Ogólne specyfikacje | ||
|---|---|---|
| Zasięg wykrywania | 20 ... 50 mm | |
| Cel referencyjny | standardowy czarny, 100 mm x 100 mm | |
| Źródło światła | LED | |
| Rodzaj światła | modulowane widzialne światło czerwone, 640 nm | |
| Różnica czarno-biała (6% / 90%) | < 10% | |
| Średnica plamki świetlnej | 2 plamki świetlne, w odległości 11 mm, rozmiar plamki 4 mm przy odległości 50 mm | |
| Limit światła otoczenia | EN 60947-5-2 | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF <sub> d </sub> | 794 a | |
| Czas misji (T <sub> M </sub>) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik funkcji | 2 diody żółte, zapalają się w przypadku wykrycia | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC, klasa 2 | |
| Marszczyć | max. 10% | |
| Prąd zasilania bez obciążenia | < 15 mA | |
| Wyjście | ||
| Rodzaj przełączania | ciemno włączone | |
| Wyjście sygnału | 1 wyjście NPN, zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów, otwarty kolektor | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 100 mA | |
| Spadek napięcia | ? 1,5 V DC | |
| Częstotliwość przełączania | 500 Hz | |
| Czas odpowiedzi | 1 ms | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Na liście cULus, Źródło zasilania klasy 2, obudowa typu 1 | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ?36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -20 ... 60 ° C (-4 ... 140 ° F) | |
| Temperatura przechowywania | -40 ... 70 ° C (-40 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 23 mm | |
| Wysokość obudowy | 31 mm | |
| Głębokość obudowy | 11 mm | |
| Stopień ochrony | IP67 | |
| Podłączenie | 2 m stały kabel | |
| Materiał | ||
| Obudowa | PC (Makrolon wzmocniony włóknem szklanym) | |
| Osłona optyki | PMMA | |
| Masa | około 50 g | |
