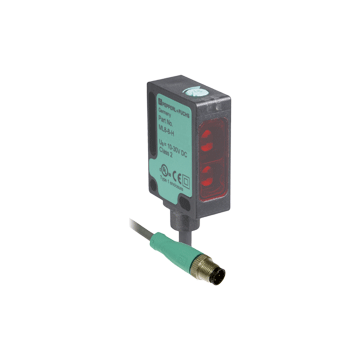

ML8-8-H-350-IR/59/65A/103/115B - 190143
Czujnik optyczny odbiciowy z eliminacją wpływu tła firmy Pepperl+Fuchs, zakres 25 ... 350 mm, światło podczerwone, zasilanie 10 ... 30 V DC, klasa 2, przewód 0,3 m z gniazdem M12-4pin, 1 wyjście PNP, ciemno-włącz, 200 Hz, -20 ... 60 ° C, IP65
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry czujnika odbiciowego z eliminacją wpływu tła ML8-8-H-350-IR/59/65a/103/115b
- Miniaturowa konstrukcja
- Minimalna różnica dla tła czarnego i białego
- Elastyczne możliwości montażu dzięki szczelinowemu otworowi
- Niewrażliwy na światło otoczenia, nawet przy włączonych energooszczędnych lampach
- Klasa ochrony II
| Opis produktu | ||
|---|---|---|
| Czujnik odbiciowy z tłumieniem tła, regulowany zasięg wykrywania 350 mm, światło czerwone, ciemne, wyjście PNP, stały kabel z wtyczką M12 | ||
| Ogólne specyfikacje | ||
|---|---|---|
| Zasięg wykrywania | 4 ... 350 mm | |
| Minimalny zakres wykrywania | 4 ... 25 mm | |
| Maksymalny zasięg wykrywania | 10 ... 350 mm | |
| Zakres regulacji | 25 ... 350 mm | |
| Cel referencyjny | standardowy biały, 100 mm x 100 mm | |
| Źródło światła | Podczerwień | |
| Rodzaj światła | modulowane światło podczerwone | |
| Różnica czarno-biała (6% / 90%) | < 25 % | |
| Średnica plamki świetlnej | około 15 mm przy zasięgu wykrywania 350 mm | |
| Limit światła otoczenia | 30000 Lux | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF <sub> d </sub> | 2090 a | |
| Czas misji (T <sub> M </sub>) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik funkcji | Żółta dioda LED: świeci po wykryciu obiektu | |
| Elementy sterujące | Regulator zasięgu wykrywania | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC, klasa 2 | |
| Marszczyć | max. 10% | |
| Prąd zasilania bez obciążenia | < 20 mA | |
| Wyjście | ||
| Rodzaj przełączania | ciemno włączone | |
| Wyjście sygnału | 1 wyjście PNP, zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów, otwarty kolektor | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 100 mA | |
| Częstotliwość przełączania | 200 Hz | |
| Czas odpowiedzi | 2,5 ms | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Aprobaty i certyfikaty | ||
| Klasa ochrony | II, napięcie znamionowe ? 50 V AC ze stopniem zanieczyszczenia 1-2 zgodnie z IEC 60664-1 | |
| Aprobata UL | Na liście cULus, Źródło zasilania klasy 2, obudowa typu 1 | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ?36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -20 ... 60 ° C (-4 ... 140 ° F) | |
| Temperatura przechowywania | -40 ... 75 ° C (-40 ... 167 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 11 mm | |
| Wysokość obudowy | 31 mm | |
| Głębokość obudowy | 23 mm | |
| Stopień ochrony | IP65 | |
| Podłączenie | kabel stały 300 mm ze złączem M12, 4 piny | |
| Materiał | ||
| Obudowa | PC (Makrolon wzmocniony włóknem szklanym) | |
| Osłona optyki | PMMA | |
| Masa | około 50 g | |
