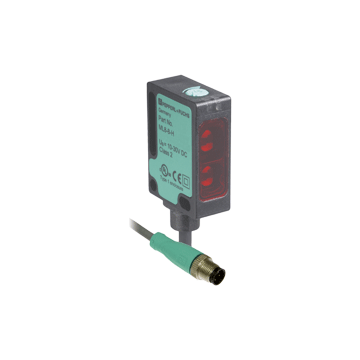

ML8-8-H-140-RT/25/65A/103/115B - 190146
Czujnik optyczny odbiciowy z eliminacją wpływu tła firmy Pepperl+Fuchs, zakres 25 ... 140 mm, światło czerwone, zasilanie 10 ... 30 V DC, klasa 2, przewód 0,3 m z gniazdem M12-4pin, 1 wyjście PNP, światło-włącz, 200 Hz, -20 ... 60 ° C, IP65
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry czujnika odbiciowego z eliminacją wpływu tła ML8-8-H-140-RT/25/65a/103/115b
- Miniaturowa konstrukcja
- Minimalna różnica dla tła czarnego i białego
- Elastyczne możliwości montażu dzięki szczelinowemu otworowi
- Niewrażliwy na światło otoczenia, nawet przy włączonych energooszczędnych lampach
- Klasa ochrony II
Opis produktu | ||
---|---|---|
Czujnik odbiciowy z tłumieniem tła, regulowany zasięg wykrywania 140 mm, światło czerwone, światło włączone, wyjście PNP, stały kabel z wtyczką M12 |
Ogólne specyfikacje | ||
---|---|---|
Zasięg wykrywania | 5 ... 140 mm | |
Minimalny zakres wykrywania | 5 ... 25 mm | |
Maksymalny zasięg wykrywania | 13 ... 140 mm | |
Zakres regulacji | 25 ... 140 mm | |
Cel referencyjny | standardowy biały, 100 mm x 100 mm | |
Źródło światła | LED | |
Rodzaj światła | modulowane widzialne światło czerwone | |
Różnica czarno-biała (6% / 90%) | < 15 % | |
Średnica plamki świetlnej | około 5 mm przy zasięgu wykrywania 120 mm | |
Limit światła otoczenia | 30000 Lux | |
Parametry związane z bezpieczeństwem funkcjonalnym | ||
MTTF <sub> d </sub> | 2090 a | |
Czas misji (T <sub> M </sub>) | 20 a | |
Pokrycie diagnostyczne (DC) | 0 % | |
Wskaźniki / środki operacyjne | ||
Wskaźnik funkcji | Żółta dioda LED: świeci po wykryciu obiektu | |
Elementy sterujące | Regulator zasięgu wykrywania | |
Specyfikacje elektryczne | ||
Napięcie robocze | 10 ... 30 V DC, klasa 2 | |
Marszczyć | max. 10% | |
Prąd zasilania bez obciążenia | < 20 mA | |
Wyjście | ||
Rodzaj przełączania | światło włączone | |
Wyjście sygnału | 1 wyjście PNP, zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów, otwarty kolektor | |
Napięcie przełączania | max. 30 V DC | |
Prąd przełączania | max. 100 mA | |
Częstotliwość przełączania | 200 Hz | |
Czas odpowiedzi | 2,5 ms | |
Dostosowanie | ||
Standard produktu | EN 60947-5-2 | |
Aprobaty i certyfikaty | ||
Klasa ochrony | II, napięcie znamionowe ? 50 V AC ze stopniem zanieczyszczenia 1-2 zgodnie z IEC 60664-1 | |
Aprobata UL | Na liście cULus, Źródło zasilania klasy 2, obudowa typu 1 | |
Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ?36 V. | |
Warunki otoczenia | ||
Temperatura otoczenia | -20 ... 60 ° C (-4 ... 140 ° F) | |
Temperatura przechowywania | -40 ... 75 ° C (-40 ... 167 ° F) | |
Specyfikacja mechaniczna | ||
Szerokość obudowy | 11 mm | |
Wysokość obudowy | 31 mm | |
Głębokość obudowy | 23 mm | |
Stopień ochrony | IP65 | |
Podłączenie | kabel stały 300 mm ze złączem M12, 4 piny | |
Materiał | ||
Obudowa | PC (Makrolon wzmocniony włóknem szklanym) | |
Osłona optyki | PMMA | |
Masa | około 50 g |
