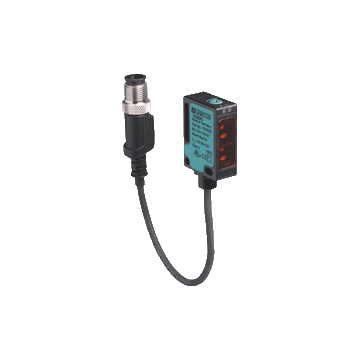

ML7-8-H-140-RT/65A/115B/120 - 185558
Czujnik optyczny odbiciowy z eliminacją wpływu tła firmy Pepperl+Fuchs, zakres 25 ... 140 mm, światło czerwone, zasilanie 10 ... 30 V DC, klasa 2, przewód 0,2 m z gniazdem M12-4pin, 2 wyjścia PNP / NO + NC, 1 kHz, -20 ... 60 ° C, IP67 / IP69K
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry czujnika odbiciowego z eliminacją wpływu tła ML7-8-H-140-RT/65a/115b/120
- Miniaturowa konstrukcja
- Niezawodne wykrywanie wszystkich powierzchni, niezależnie od koloru i struktury
- Minimalna różnica dla tła czarnego i białego
- Precyzyjne tłumienie tła, regulowane
- Wyraźnie widoczne wskaźniki funkcji
- Wskaźnik zwarcia i niskiego napięcia
- Certyfikowany przez ECOLAB
| Opis produktu | ||
|---|---|---|
| Czujnik odbiciowy z tłumieniem tła, regulowany zasięg wykrywania 140 mm, światło czerwone, światło włączone / ciemne, dwa wyjścia PNP, stały kabel z wtyczką M12 | ||
| Ogólne specyfikacje | ||
|---|---|---|
| Zasięg wykrywania | 5 ... 140 mm | |
| Minimalny zakres wykrywania | 5 ... 25 mm | |
| Maksymalny zasięg wykrywania | 13 ... 140 mm | |
| Zakres regulacji | 25 ... 140 mm | |
| Cel referencyjny | standardowy biały, 100 mm x 100 mm | |
| Źródło światła | LED | |
| Rodzaj światła | modulowane widzialne światło czerwone | |
| Różnica czarno-biała (6% / 90%) | < 10% | |
| Średnica plamki świetlnej | około 5 mm przy zasięgu wykrywania 120 mm | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF <sub> d </sub> | 1580 a | |
| Czas misji (T <sub> M </sub>) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | Dioda zielona, ??świecąca statycznie Zasilanie włączone, Wskaźnik podnapięcia: Zielona dioda LED, pulsująca (około 0,8 Hz), zwarcie: Dioda zielona migająca (około 4 Hz) | |
| Wskaźnik funkcji | Żółta dioda LED: świeci po wykryciu obiektu | |
| Elementy sterujące | Regulator zasięgu wykrywania | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC, klasa 2 | |
| Marszczyć | max. 10% | |
| Prąd zasilania bez obciążenia | < 20 mA | |
| Wyjście | ||
| Rodzaj przełączania | jasno / ciemno włączone | |
| Wyjście sygnału | 2 PNP, uzupełniające, zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 100 mA | |
| Częstotliwość przełączania | 1 kHz | |
| Czas odpowiedzi | 500 µs | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Aprobaty i certyfikaty | ||
| Klasa ochrony | II, napięcie znamionowe ? 50 V AC ze stopniem zanieczyszczenia 1-2 zgodnie z IEC 60664-1 | |
| Aprobata UL | cULus | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ?36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -20 ... 60 ° C (-4 ... 140 ° F) | |
| Temperatura przechowywania | -40 ... 75 ° C (-40 ... 167 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 11 mm | |
| Wysokość obudowy | 31 mm | |
| Głębokość obudowy | 23 mm | |
| Stopień ochrony | IP67 / IP69K | |
| Podłączenie | kabel stały 200 mm ze złączem M12, 4 piny | |
| Materiał | ||
| Obudowa | PC (Makrolon wzmocniony włóknem szklanym) | |
| Osłona optyki | PMMA | |
| Masa | około 10 g | |
