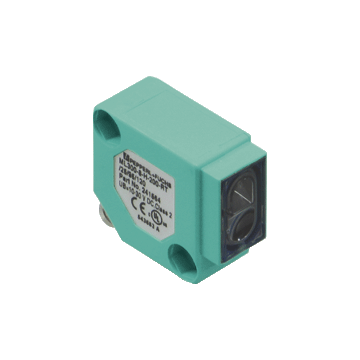

ML300-8-H-200-RT/25/98/103 - 238215
Czujnik optyczny odbiciowy z eliminacją wpływu tła firmy Pepperl+Fuchs, zakres 0 ... 200 mm , ustawialny, światło czerwone, zasilanie 10 ... 30 V DC, konektor M8-3pin, 1 wyjście PNP, światło włączone, IP67
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Background suppression sensor ML300-8-H-200-RT/25/98/103
- Miniaturowa konstrukcja
- Łatwy w użyciu
- Widoczne czerwone światło
- Złącze 45 °
| Opis produktu |
|---|
| Czujnik optyczny odbiciowy z eliminacja wpływu koloru tła |
| Ogólne specyfikacje | ||
|---|---|---|
| Zasięg wykrywania | 0 ... 200 mm , ustawialny | |
| Minimalny zakres wykrywania | 5 ... 25 mm | |
| Maksymalny zasięg wykrywania | 0 ... 200 mm | |
| Zakres regulacji | 25 ... 200 mm | |
| Cel referencyjny | standardowy biały, 100 mm x 100 mm | |
| Źródło światła | LED | |
| Rodzaj światła | modulowane widzialne światło czerwone, 660 nm | |
| Black-white difference (6 %/90 %) | 15 % przy 200 mm | |
| Średnica plamki świetlnej | około 12 mm przy odległości 200 mm | |
| Opening angle | około 3.5 ° | |
| Limit światła otoczenia | ||
| Światło ciągłe | 10000 Lux | |
| Modulowane światło | 5000 Lux | |
| Akcesoria w zestawie | Mounting bracket OMH-ML300-01 |
|
| Wskaźniki / środki operacyjne | ||
| Wskaźnik funkcji | Żółta dioda LED: świeci, gdy wyjście jest aktywne Zielona dioda LED: świeci się przy stabilnym rozpoznawaniu obiektu |
|
| Elementy sterujące | Regulator zasięgu wykrywania | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Sinusoida | max. 20% | |
| Prąd zasilania bez obciążenia | max. 25 mA | |
| Wyjście | ||
| Rodzaj przełączania | light-on | |
| Wyjście sygnału | 1 wyjście PNP, zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów, otwarty kolektor | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 0,1 A. | |
| Spadek napięcia | ≤ 2 V DC | |
| Częstotliwość przełączania | 1000 Hz | |
| Czas odpowiedzi | 0,5 ms | |
| Zgodność ze standardami i dyrektywami | ||
| Zgodność z dyrektywą | ||
| Dyrektywa EMC 2004/108 / WE | EN 60947-5-2:2007 | |
| Standardowa zgodność | ||
| Standard produktu | EN 60947-5-2:2007, IEC 60947-5-2:2007 | |
| Odporność na wstrząsy i uderzenia | EN 60947-5-7 30 g, 11 ms, wszystkie osie | |
| Odporność na wibracje | EN 60947-5-7, amplituda 10–55 Hz / 1,5 mm, wszystkie osie | |
| Aprobaty i certyfikaty | ||
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 55 ° C (-13 ... 131 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 30 mm | |
| Wysokość obudowy | 30 mm | |
| Głębokość obudowy | 15 mm | |
| Stopień ochrony | IP67 | |
| Podłączenie | Złącze M8 x 1, 3-pinowe | |
| Materiał | ||
| Obudowa | PBT | |
| Twarz optyczna | szyba szyby | |
| Złącze | metal | |
| Masa | 18 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270903 |
| ECLASS 12.0 | 27270903 |
| ECLASS 11.0 | 27270904 |
| ECLASS 10.0.1 | 27270904 |
| ECLASS 9.0 | 27270904 |
| ECLASS 8.0 | 27270904 |
| ECLASS 5.1 | 27270904 |
| ETIM 9.0 | EC002719 |
| ETIM 8.0 | EC002719 |
| ETIM 7.0 | EC002719 |
| ETIM 6.0 | EC002719 |
| ETIM 5.0 | EC002719 |
| UNSPSC 12.1 | 39121528 |
