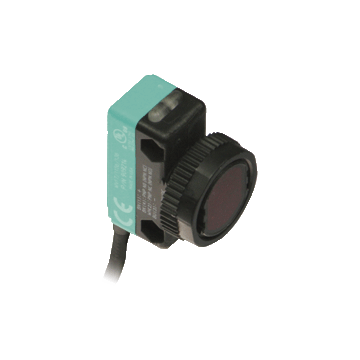

ML17-8-H-100-RT/115/136 - 905787
Czujnik optyczny odbiciowy z eliminacją wpływu tła firmy Pepperl+Fuchs, zakres 20 ... 100 mm próg to 50 ... mm, światło czerwone, zasilanie 10 ... 30 V DC, klasa 2, przewód 2 m, 2 wyjścia PNP / NO + NC, ciemno-włącz, IP67
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Background suppression sensor ML17-8-H-100-RT/115/136
- Kompaktowa, wszechstronna obudowa
- Diody LED o wysokiej widoczności 360 °
- Bardzo niska wrażliwość kolorów
- Montaż z przodu za pomocą gwintów M18 lub bocznych otworów montażowych
- Solidna, wodoodporna obudowa z tworzywa sztucznego
- Wersja odporna na manipulacje bez regulacji
| Opis produktu |
|---|
| Czujnik optyczny odbiciowy z eliminacja wpływu koloru tła |
| Ogólne specyfikacje | ||
|---|---|---|
| Zasięg wykrywania | 10 ... 100 mm | |
| Eliminacja wpływu tła | zaczyna się od 125 mm | |
| Cel referencyjny | standardowy czarny, 100 mm x 100 mm | |
| Źródło światła | LED | |
| Rodzaj światła | modulowane widzialne światło czerwone, 640 nm | |
| Black-white difference (6 %/90 %) | ≤ 15 % | |
| Średnica plamki świetlnej | ≤ 6 mm przy 100 mm | |
| Opening angle | ≤ 4 ° | |
| Limit światła otoczenia | ≤ 40000 luksów | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | zielona dioda LED, ciągła: zasilanie włączone zielona dioda LED, migająca: wskazanie zwarcia / przeciążenia |
|
| Wskaźnik funkcji | Żółta dioda LED, świeci się przy zapalonym odbiorniku | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC, klasa 2 | |
| Sinusoida | max. 10% | |
| Prąd zasilania bez obciążenia | < 30 mA | |
| Opóźnienie czasowe przed dostępnością | ≤ 100 ms | |
| Wyjście | ||
| Rodzaj przełączania | jasno / ciemno włączone | |
| Wyjście sygnału | 2 push-pull (4 in 1) outputs, short-circuit protected, reverse polarity protected, overvoltage protected | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 100 mA | |
| Spadek napięcia | ≤ 2,5 V DC | |
| Częstotliwość przełączania | 500 Hz | |
| Czas odpowiedzi | ≤ 1 ms | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Aprobaty i certyfikaty | ||
| Zgodność EAC | TR CU 020/2011 | |
| Aprobata UL | cULus | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -20 ... 55 ° C (-4 ... 131 ° F) | |
| Temperatura przechowywania | -20 ... 70 ° C (-4 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 15 mm | |
| Wysokość obudowy | 34,5 mm | |
| Stopień ochrony | IP67 | |
| Podłączenie | Kabel PVC 2 m | |
| Materiał | ||
| Obudowa | ABS | |
| Twarz optyczna | Akryl | |
| Masa | około 40 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270903 |
| ECLASS 12.0 | 27270903 |
| ECLASS 11.0 | 27270904 |
| ECLASS 10.0.1 | 27270904 |
| ECLASS 9.0 | 27270904 |
| ECLASS 8.0 | 27270904 |
| ECLASS 5.1 | 27270904 |
| ETIM 9.0 | EC002719 |
| ETIM 8.0 | EC002719 |
| ETIM 7.0 | EC002719 |
| ETIM 6.0 | EC002719 |
| ETIM 5.0 | EC002719 |
| UNSPSC 12.1 | 39121528 |
