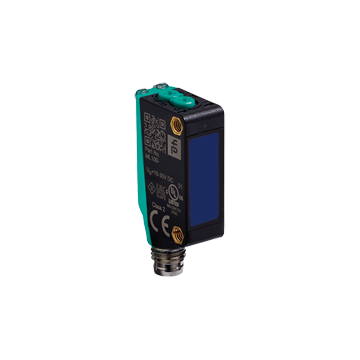

ML100-8-HGU-100-BU/95/103/162 - 70127463
Czujnik optyczny odbiciowy ze wydłużona plamką firmy Pepperl+Fuchs, zakres 30 ... 100 mm, światło niebieskie, długa wydłużona plamka, zasilanie 10 ... 30 V DC, konektor M8-4pin, 1 wyjście PNP500 Hz, -30 ... 60 ° C, IP67
Zapytaj o produkt:
ML100-8-HGU-100-BU/95/103/162 - 70127463 512,55 zł [netto]
Formularz został wysłany.
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Convergent beam sensor ML100-8-HGU-100-BU/95/103/162
- Miniaturowa konstrukcja
- Czujnik trybu dyfuzyjnego z długim, wąskim punktem świetlnym
- Łatwy w użyciu
- Bardzo jasny, dobrze widoczny punkt świetlny
- Mocowanie w całości z metalu
| Opis produktu |
|---|
| Convergent beam sensor, 100 mm adjustable detection range, blue light, light/dark on, PNP output, M8 plug |
| Ogólne specyfikacje | ||
|---|---|---|
| Zasięg wykrywania | 10 ... 100 mm | |
| Zakres regulacji | 30 ... 100 mm | |
| Cel referencyjny | standardowy czarny, 100 mm x 100 mm | |
| Źródło światła | LED | |
| Rodzaj światła | modulowane widzialne światło niebieskie | |
| Filtr polaryzacyjny | nie | |
| Black-white difference (6 %/90 %) | < 20 % at 100 mm, < 10 % at 75 mm, < 5 % at 50 mm | |
| Średnica plamki świetlnej | około 6 mm x 60 mm przy 100 mm | |
| Opening angle | Nadajnik: 3.5 ° pionowo ; 30 ° poziomo | |
| Optyka | czołowy | |
| Limit światła otoczenia | EN 60947-5-2:2007+A1:2012 | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 860 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | Zielona dioda LED: włączone | |
| Wskaźnik funkcji | Żółta dioda LED: świeci po wykryciu obiektu | |
| Elementy sterujące | Regulator zasięgu wykrywania | |
| Elementy sterujące | Przełącznik zmiany jasności / ciemności | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Sinusoida | max. 10% | |
| Prąd zasilania bez obciążenia | < 20 mA | |
| Wyjście | ||
| Rodzaj przełączania | The switching type of the sensor is adjustable. The default setting is: light-on | |
| Wyjście sygnału | 1 wyjście PNP, zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów, otwarty kolektor | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 100 mA, obciążenie rezystancyjne | |
| Spadek napięcia | ≤ 1,5 V DC | |
| Częstotliwość przełączania | 500 Hz | |
| Czas odpowiedzi | 1 ms | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Bezpieczeństwo fotobiologiczne | Risk group 1 according to IEC 62471 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | cULus na liście, Źródło zasilania klasy 2 lub na liście Zasilacz o ograniczonym napięciu wyjściowym z (może zintegrowanym) bezpiecznikiem (maks. 3,3 A zgodnie z UL248), obudowa typu 1 | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -30 ... 60 ° C (-22 ... 140 ° F) | |
| Temperatura przechowywania | -40 ... 70 ° C (-40 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 11 mm | |
| Wysokość obudowy | 31 mm | |
| Głębokość obudowy | 20 mm | |
| Stopień ochrony | IP67 | |
| Podłączenie | Złącze M8 x 1, 4 piny | |
| Materiał | ||
| Obudowa | PC (poliwęglan) | |
| Twarz optyczna | PMMA | |
| Masa | około 10 g | |
| Moment dokręcania, śruby mocujące | 0.6 Nm | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270903 |
| ECLASS 12.0 | 27270903 |
| ECLASS 11.0 | 27270903 |
| ECLASS 10.0.1 | 27270903 |
| ECLASS 9.0 | 27270903 |
| ECLASS 8.0 | 27270903 |
| ECLASS 5.1 | 27270903 |
| ETIM 9.0 | EC001821 |
| ETIM 8.0 | EC001821 |
| ETIM 7.0 | EC001821 |
| ETIM 6.0 | EC001821 |
| ETIM 5.0 | EC001821 |
| UNSPSC 12.1 | 39121528 |
