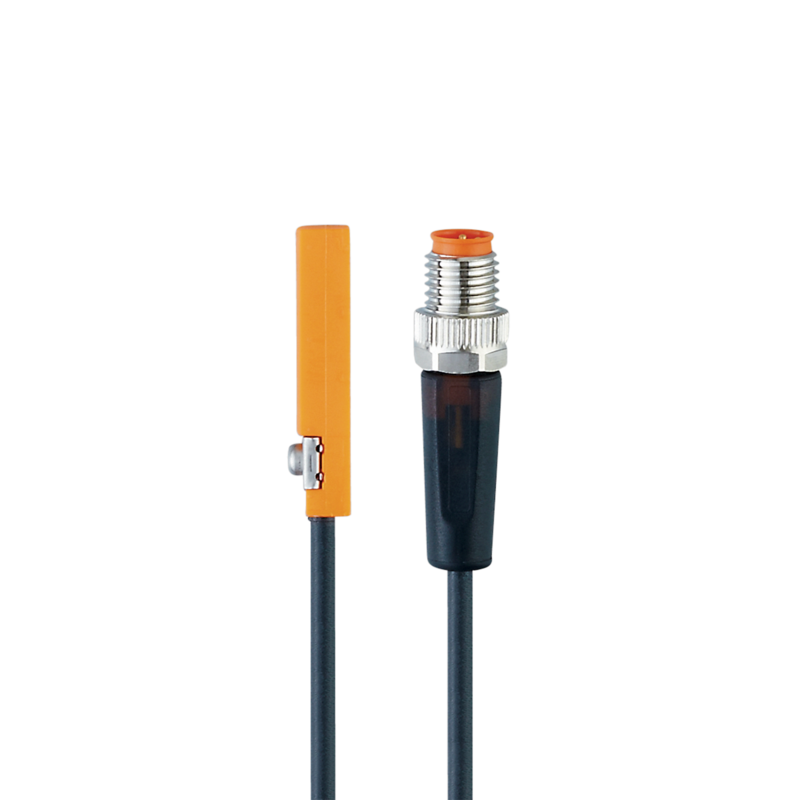

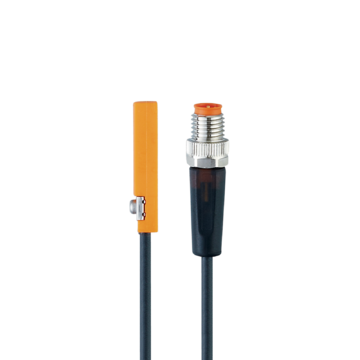

MR0120 - MRT3021BBKOA/R/0,3M/ZH/ASR
Czujnik magnetyczny do zabudowy na siłowniku firmy IFM, obudowa kostkowa 30,5 x 5 x 6,5 mm, montaż zabudowany, zasilanie 5-120 V AC/DCNO, przewód 0,3 m PUR z gniazdem M8
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Mocowanie samoblokujące do szybkiego montażu i łatwej regulacji
- Łatwy montaż przez „wpuszczanie od góry” w rowek
- Kabel zatopiony w plastiku zapewniający bardzo dobre odciążenie
- Wersja trójprzewodowa do zastosowań z dużymi prądami obciążeniowymi
- Bardzo wysoka częstotliwość przełączania
| Cechy produktu | ||
|---|---|---|
| Wykonanie elektryczne | PNP | |
| Funkcja wyjścia | normalnie otwarte | |
| Wymiary [mm] | 30,5 x 5 x 6,5 | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 5...50 AC/DC; (Wymagany zewnętrzny układ ochronny dla obciążeń indukcyjnych (zawór, stycznik, itp.). ; "supply class 2" zgodnie z UL) | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Zabezpieczenie przed odwrotną polaryzacją | nie | |
| Wyjścia | ||
| Wykonanie elektryczne | PNP | |
| Funkcja wyjścia | normalnie otwarte | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 1 | |
| Maks. spadek napięcia wyjścia przełączającego AC [V] | 1 | |
| Prąd obciążenia wyjścia przełączającego AC [mA] | 350 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 500 | |
| Częstotliwość przełączania AC [Hz] | 1000 | |
| Częstotliwość przełączania DC [Hz] | 1000 | |
| Maksymalna moc łączeniowa [W] | 10 | |
| Zabezpieczenie przed zwarciem | nie | |
| Zabezpieczenie przed zwarciem | nie | |
| Zabezpieczenie przed przeciążeniem | nie | |
| Strefa działania | ||
| Czułość magnetyczna [mT] | 2,1 | |
| Prędkość przesuwu [m/s] | 10 | |
| Dokładność / odchylenie | ||
| Histereza [mm] | 1 | |
| Powtarzalność [mm] | < 0,2 | |
| Czasy reakcji | ||
| Czas odpadu [ms] | 0,1 | |
| Czas reakcji włączając czas oscylacji [ms] | 0,6 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...70 | |
| Ochrona | IP 65; IP 67 | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 61000-4-2 ESD | - CD / 8 kV AD | |
| EN 61000-4-3 w.cz. promieniowane | 10 V/m | |
| EN 61000-4-4 Burst | 2 kV | |
| EN 61000-4-6 w. cz. przewodzone | 10 V | |
| EN 55011 | klasa B | |
| MTTF [lata] | 20385 | |
| Dopuszczenie UL | ||
| Dopuszczenie UL numer | C004 | |
| Dane mechaniczne | ||
| Waga [g] | 14,8 | |
| Montaż | montaż zabudowany | |
| Wykonanie dla cylindrów | cylinder z rowkiem T | |
| Wymiary [mm] | 30,5 x 5 x 6,5 | |
| Materiał | PA; zacisk montażowy: stal kwasoodporna | |
| Ilość przełączeń przy podłączeniu do PLC [Mio] | 40 | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Stan wyjścia | 1 x LED, kolor żółty | |
| Połączenie elektryczne | ||
| Wymagana ochrona | bezpiecznik miniaturowy wg IEC60127-2 karta 1; ≤ 0,75 A; szybki; zasilanie DC; ≤ 0,6 A; szybki; zasilanie AC | |
| Akcesoria | ||
| Dostarczane elementy | dystans gumowy: 1 uchwyt kablowy: 1 |
|
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne - wtyk | ||
| Przewód: 0,3 m, PUR | ||
| Konektor: 1 x M8; kodowanie: A; Nakrętka: Nakrętka radełkowana, obrotowe; ochrona przed drganiami | ||
