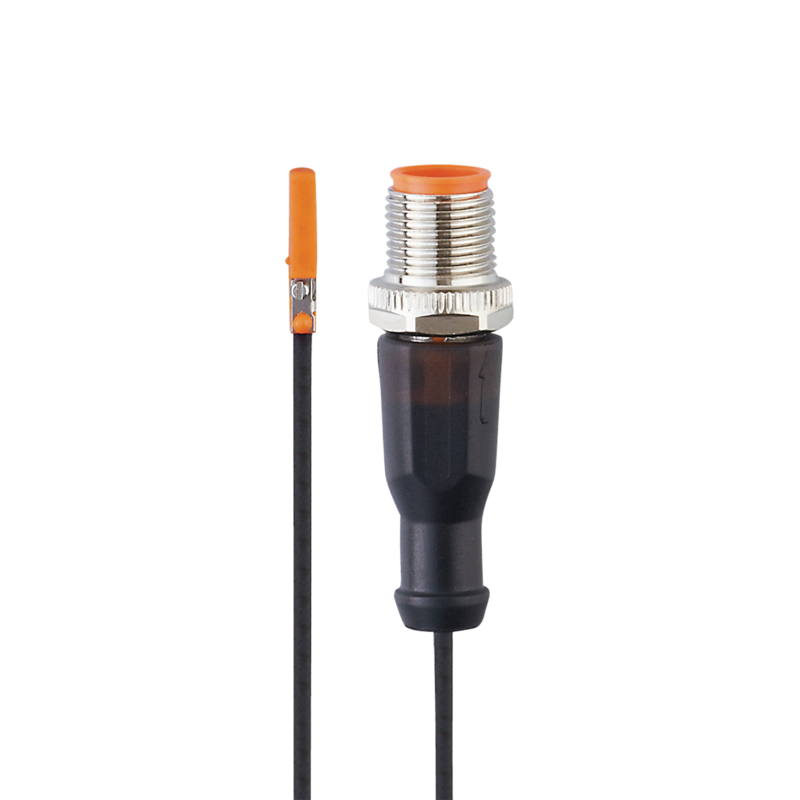

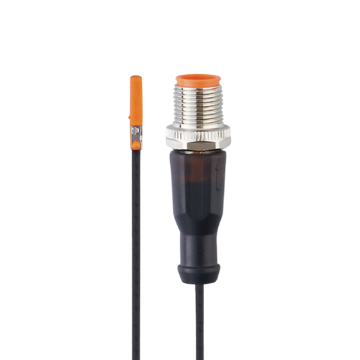

MK5304 - MKC3028-BPKG/G/0,3M/ZH/US
Czujnik magnetyczny do zabudowy na siłowniku firmy IFM, obudowa kostkowa 17,5 x 2,8 x 7,7 mm, montaż niezabudowany, zasilanie 10-30VDC, PNP/NO, przewód 0,3 m PUR z gniazdem M12
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Mocowanie samoblokujące do szybkiego montażu i łatwej regulacji
- Łatwy montaż przez „wpuszczanie od góry” w rowek
- Kabel zatopiony w plastiku zapewniający bardzo dobre odciążenie
- Wyraźnie widoczne wskazanie stanu przełączenia
- Krótka obudowa do montażu na siłownikach z małym skokiem tłoka i małymi uchwytami
| Cechy produktu | ||
|---|---|---|
| Wykonanie elektryczne | PNP | |
| Funkcja wyjścia | normalnie otwarte | |
| Wymiary [mm] | 17,5 x 2,8 x 7,7 | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 10...30 DC; (supply class 2 zgodnie z cULus) | |
| Pobór prądu [mA] | < 10 | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Maks. czas rozruchu [ms] | 30 | |
| Wyjścia | ||
| Wykonanie elektryczne | PNP | |
| Funkcja wyjścia | normalnie otwarte | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2,5 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 100 | |
| Częstotliwość przełączania DC [Hz] | 10000 | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Strefa działania | ||
| Czułość magnetyczna [mT] | 2,8 | |
| Prędkość przesuwu [m/s] | > 10 | |
| Dokładność / odchylenie | ||
| Histereza [mm] | 1,5 | |
| Powtarzalność [mm] | < 0,2 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...85 | |
| Ochrona | IP 65; IP 67 | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 61000-4-2 ESD | - CD / 8 kV AD | |
| EN 61000-4-3 w.cz. promieniowane | 10 V/m | |
| EN 61000-4-4 Burst | 2 kV | |
| EN 61000-4-6 w. cz. przewodzone | 10 V | |
| EN 55011 | klasa B | |
| MTTF [lata] | 3694 | |
| Dopuszczenie UL | ||
| Dopuszczenie UL numer | C008 | |
| Dane mechaniczne | ||
| Waga [g] | 18,8 | |
| Montaż | montaż niezabudowany | |
| Wykonanie dla cylindrów | siłowniki z rowkami typu C | |
| Wymiary [mm] | 17,5 x 2,8 x 7,7 | |
| Materiał | obudowa: PA; zacisk montażowy: stal kwasoodporna | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Stan wyjścia | 1 x LED, kolor żółty | |
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne - wtyk | ||
| Podłączenie | Przewód: 0,3 m, PUR | |
| Podłączenie | Konektor: 1 x M12; kodowanie: A; Nakrętka: Nakrętka radełkowana, obrotowe | |
