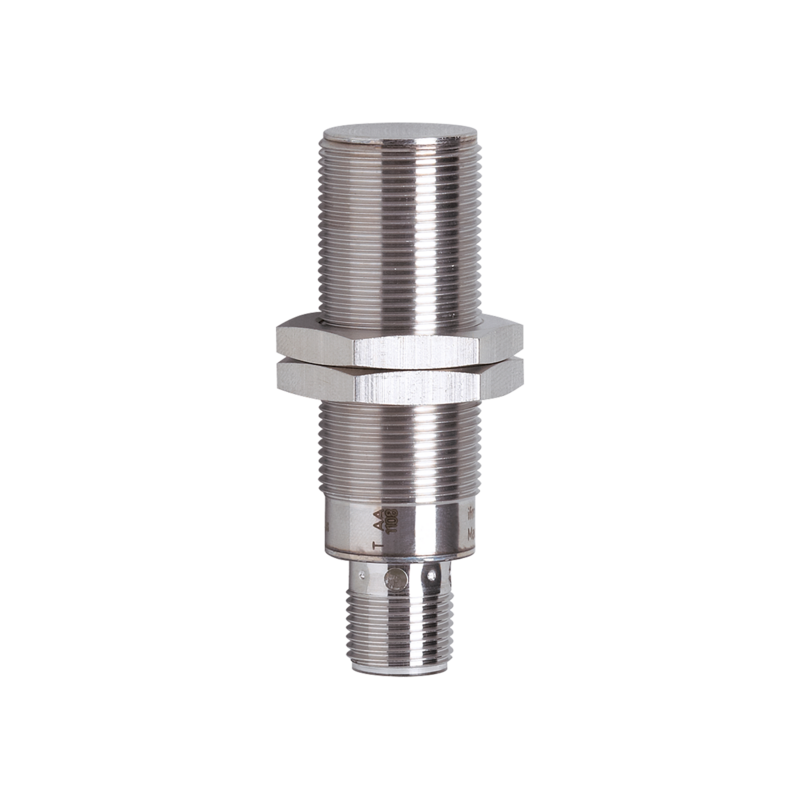

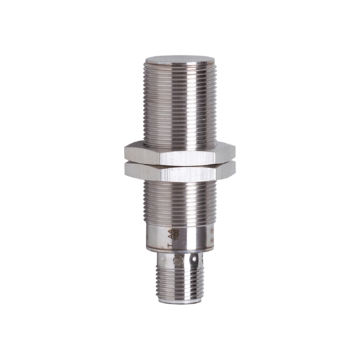

MGS205 - MGK3070-ANKG/AM/G/US
Czujnik magnetyczny z metalowym czołem firmy IFM, obudowa M18, L = 60 mm, zakres = 70 mm, NPN/NO, podłączenie konektor M12, IP67, 3-przewodowy, temp. otoczenia -25...75 °C, 5000 Hz
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Bezpieczny punkt przełączania również dla tolerancji mechanicznych
- Długi zasięg wykrywania nawet przez metale niemagnetyczne
- Stabilny temperaturowo i powtarzalny punkt przełączania
- Wyraźnie widoczne wskazanie stanu przełączenia
- Znaczna odporność na uderzenia, wstrząsy i drgania
| Cechy produktu | ||
|---|---|---|
| Wykonanie elektryczne | NPN | |
| Funkcja wyjścia | normalnie otwarte | |
| zakres = [mm] | 70, (odnosi się do magnesu M 4.0) | |
| Obudowa | Obudowa gwintowana | |
| Wymiary [mm] | M18 x 1 / L = 60 | |
| Aplikacja | ||
| Konstrukcja | styki pozłacane, Obudowa całometalowa | |
| Wytrzymałość na ciśnienie [bar] | 100 | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 10...30 DC | |
| Pobór prądu [mA] | <, 10 | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Wyjścia | ||
| Wykonanie elektryczne | NPN | |
| Funkcja wyjścia | normalnie otwarte | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2,5 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 200 | |
| Częstotliwość przełączania DC [Hz] | 5000 | |
| Zabezpieczenie przed zwarciem | tak | |
| Zabezpieczenie przed przeciążeniem | tak | |
| zakres = | ||
| zakres = [mm] | 70, (odnosi się do magnesu M 4.0) | |
| Czułość magnetyczna [mT] | 0,9 | |
| Dokładność / odchylenie | ||
| Histereza [% z Sr] | 1...10 | |
| Warunki pracy | ||
| temp. otoczenia [°C] | -25...75 | |
| Ochrona | IP67 | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 61000-4-2 ESD | 4 kV CD / 8 kV AD | |
| EN 61000-4-3 w.cz. promieniowane | 10 V/m | |
| EN 61000-4-4 Burst | 2 kV | |
| EN 61000-4-5 Surge | 0,5 kV przewód do przewodu, Ri: 2 Ohm | |
| EN 61000-4-6 w. cz. przewodzone | 10 V | |
| EN 55011 emisja | klasa B | |
| DIN ISO 11452-2 | 100 V/m | |
| Dane mechaniczne | ||
| Waga [g] | 48,9 | |
| Obudowa | Obudowa gwintowana | |
| Wymiary [mm] | M18 x 1 / L = 60 | |
| Opis gwintu | M18 x 1 | |
| Materiał | obudowa: stal nierdzewna (1.4404 / 316L), powierzchnia aktywna: stal nierdzewna (1.4404 / 316L), okno LED: PA, nakrętki zabezpieczające: mosiądz | |
| Obudowa całometalowa | tak | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Stan wyjścia | 1 x LED, kolor żółty | |
| Akcesoria | ||
| Dostarczane elementy | nakrętki zabezpieczające: 2 | |
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne - wtyk | ||
| Podłączenie | Konektor: 1 x M12, kodowanie: A, Styki: pozłacane | |
