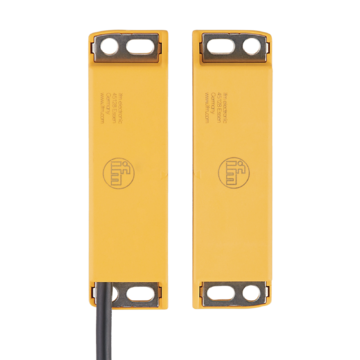

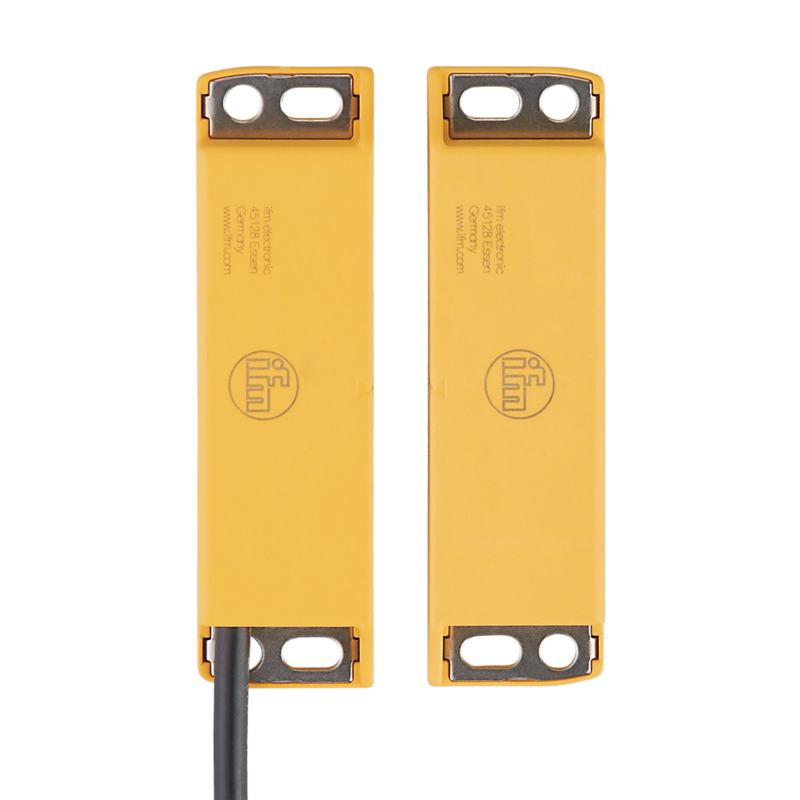

MN504S - MN46008-AKOG/-H
Czujnik bezpieczeństwa z kodowaniem magnetycznym firmy IFM, korpus 88 x 13,1 x 25 mm, zakres 8 mm, 2 x NO, 1 x NC, (bezpotencjałowy), przewód 2 m, IP67 / IP69K, temp.otoczenia -25...80 °C, 150 Hz
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Wyzwolenie możliwe z różnych kierunków
- Do zabudowy za blachą ze stali nierdzewnej, aby zwiększyć ochronę przed manipulacjami
- Spełnia wymagania interfejsu CB24I od ZVEI
- Spełnia najwyższe poziomy bezpieczeństwa zgodnie z ISO 13849-1 i SILCL 3 z IEC 62061
| Cechy produktu | ||
|---|---|---|
| Funkcja wyjścia | 2 x normalnie otwarte, 1 x normalnie zamknięte; (bezpotencjałowy) | |
| Strefa działania [mm] | 8; (Ze zdefiniowanym elementem wyzwalającym) | |
| Obudowa | prostopadłościan | |
| Wymiary [mm] | 88 x 13,1 x 25 | |
| Aplikacja | ||
| Wykonanie | target zakodowany | |
| Typ działania | działanie ciągłe | |
| Aplikacja | Do zastosowań związanych z bezpieczeństwem | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 24 DC | |
| Napięcie znamionowe izolacji [V] | 60 | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | nie | |
| Rezystancja wewnętrzna (Ri) [Ω] | 10; (1 W) | |
| Wyjścia | ||
| Funkcja wyjścia | 2 x normalnie otwarte, 1 x normalnie zamknięte; (bezpotencjałowy) | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 50 | |
| Częstotliwość przełączania DC [Hz] | 150 | |
| Dane wyjściowe | Interfejs typ A | |
| Zabezpieczenie przed zwarciem | nie | |
| Maks. obciążenie pojemnościowe CL_max [nF] | 20 | |
| Strefa działania | ||
| Strefa działania [mm] | 8; (Ze zdefiniowanym elementem wyzwalającym) | |
| Odległość bezpiecznego wyłączenia s(ar) [mm] | 20 | |
| Czasy reakcji | ||
| Odpowiedź na żądanie bezpieczeństwa [ms] | 10 | |
| Czas odpadu [ms] | 0,1 | |
| Czas reakcji włączając czas oscylacji [ms] | 0,6 | |
| Warunki pracy | ||
| Zastosowanie | Klasa C zgodnie z EN 60654-1 zastosowania odporne na pogodę | |
| Temperatura otoczenia [°C] | -25...80 | |
| Uwaga dot. temperatury otoczenia | żywotność ≤ 87600 h | |
| Temperatura otoczenia [°C] | 10...40 | |
| Uwaga dot. temperatury otoczenia | żywotność ≤ 175200 h | |
| Maks. wilgotność względna powietrza [%] | krótkotrwale: 5...95 %; ciągle: 5...70 % | |
| Ciśnienie powietrza [kPa] | 80...106 | |
| Maks. wysokość nad poziomem morza [m] | 2000 | |
| Mgła solna | nie | |
| Ochrona | IP 67; IP 69K; (chronione ukłożnie kabli) | |
| Testy / dopuszczenia | ||
| EMC | ||
| IEC 60947-5-1 | ||
| Odporność na wstrząsy | ||
| EN 60068-2-27 | 30 g (11 ms) | |
| Odporność na wibracje | ||
| IEC 60068-2-6 | 10 g (10...55 Hz) | |
| Klasyfikacja bezpieczeństwa | ||
| Żywotność TM (Mission Time) [h] | ≤ 175200 | |
| Żywotność TM (dodatkowe informacje) | 20 lat | |
| B10D | 20.000.000; (bez obciążenia; przy maks. obciążeniu DC 12, 24 V, 50 mA: 400.000) | |
| Dane mechaniczne | ||
| Waga [g] | 266,5 | |
| Obudowa | prostopadłościan | |
| Montaż | montaż niezabudowany | |
| Wymiary [mm] | 88 x 13,1 x 25 | |
| Materiał | obudowa: PA; płyta mocująca: stal nierdzewna (1.4301 / 304) | |
| Moment dokręcający [Nm] | 0,8...2 | |
| Akcesoria | ||
| Dostarczane elementy | target zakodowany | |
| Uwagi | ||
| Uwagi | W połączeniu z G150xS typ / AC4x2S można uzyskać przez do PL e (wg ISO 13849-1) lub SIL cl 3 (IEC62061) | |
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Przewód: 2 m, PVC, Ø 5 mm; 6 x 0,25 mm2 | |
