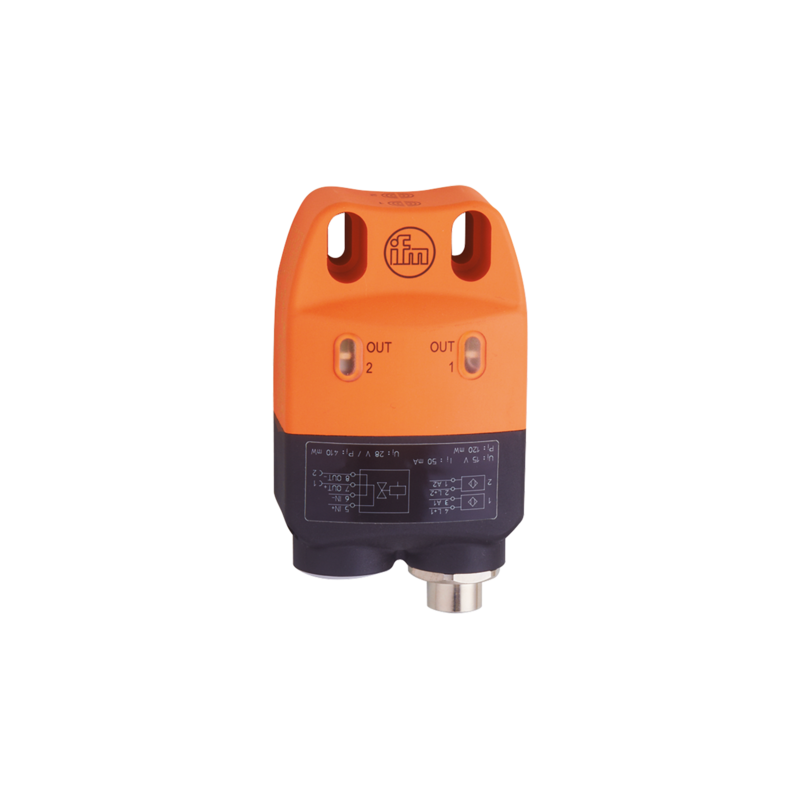

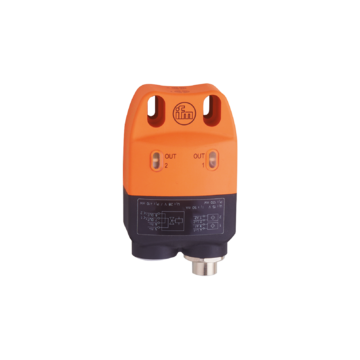

NN507A - INE2004DN/1D/1G/2G/SOCKET M12
Czujnik indukcyjny, sn= 4, 33 x 60 x 92, IP 65; IP 67, 2 x normalnie zamknięte
Zapytaj o produkt:
NN507A - INE2004DN/1D/1G/2G/SOCKET M12 125,50 € [netto]
Formularz został wysłany.
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Do monitorowania położeń zaworów
- Zapewnia niezawodne wskazania położenia aktuatorów zaworów
- Do podłączania do obwodów iskrobezpiecznych
- Układ bezkontaktowy i samoczyszczący
| Cechy produktu | ||
|---|---|---|
| Funkcja wyjścia | 2 x normalnie zamknięte | |
| Strefa działania [mm] | 4 | |
| Obudowa | prostopadłościan | |
| Wymiary [mm] | 33 x 60 x 92 | |
| Dane elektryczne | ||
| Podłączenie do wzmacniacza | tak | |
| Wzmacniacz przełączający | podłączenie do certyfikowanych obwodów iskrobezpiecznych o wartościach maksymalnych: U = 15 V / I = 50 mA / P = 120 mW | |
| Napięcie zasilania [V] | 8,2 DC; (1kΩ) | |
| Napięcie zasilania DC [V] | 7,5...15; (przy użytkowaniu poza strefą EX) | |
| Pobór prądu [mA] | < 1; (tłumiony; przewodzący: > 2,1) | |
| Klasa ochrony | III | |
| Podłączenie aktuatora | podłączenie do certyfikowanych obwodów iskrobezpiecznych zaworów elektromagnetycznych o wartościach maksymalnych: U = 28 V / I = 250 mA / P = 750 mW (bis 40 °C) / P = 650 mW (bis 70 °C); (W przypadku stosowania w atmosferze gazowej (grupa II) dopuszczalne są następujące maksymalne wartości: U = 28 V / P = 1,1 W; Wartości te nie mogą zostać przekroczone.) | |
| Wyjścia | ||
| Funkcja wyjścia | 2 x normalnie zamknięte | |
| Częstotliwość przełączania DC [Hz] | 500 | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Strefa działania | ||
| Strefa działania [mm] | 4 | |
| Realny zasięg działania Sr [mm] | 4 ± 10 % | |
| Gwarantowany zasięg działania [mm] | 0...3,25 | |
| Dokładność / odchylenie | ||
| Współczynnik korekcji | stal: 1 / stal kwasoodporna: 0,7 / mosiądz: 0,5 / aluminium: 0,4 / miedź: 0,3 | |
| Histereza [% z Sr] | 1...15 | |
| Dryft punktu przełączania [% z Sr] | -10...10 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...70 | |
| Ochrona | IP 65; IP 67 | |
| Testy / dopuszczenia | ||
| Dopuszczenie | BVS 14 ATEX E 005 X; IECEx BVS 14.0005X | |
| Oznaczenie ATEX | II 1G Ex ia IIB T4 Ga Ta: -25...70 °C | |
| II 2G Ex ia IIC T4 Gb Ta: -25...70 °C | ||
| II 1D Ex ia IIIB T135 °C Da Ta: -25...70 °C | ||
| EMC | ||
| EN 60947-5-6 | ||
| Odporność na wibracje | ||
| 10...55 Hz (1 mm) | ||
| Odporność na wstrząsy | ||
| 30 g (11 ms) | ||
| Klasyfikacja bezpieczeństwa | ||
| Maks. pojemność wewnętrzna [nF] | 60; (dla obwodu iskrobezpiecznego) | |
| Maks. induktancja wewnętrzna [µH] | 130; (dla obwodu iskrobezpiecznego) | |
| Dane mechaniczne | ||
| Waga [g] | 220,5 | |
| Obudowa | prostopadłościan | |
| Montaż | montaż niezabudowany | |
| Wymiary [mm] | 33 x 60 x 92 | |
| Materiał | obudowa: PA | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Stan wyjścia | 2 x LED, kolor żółty | |
| Akcesoria | ||
| Dostarczane elementy | śruba imbusowa: 2 x M5 x 16 śruba imbusowa: 2 x M3 x 25 |
|
| Uwagi | ||
| Uwagi | Urządzenie nie jest zatwierdzone do zastosowań w strefach bezpieczeństwa ludzi. | |
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| złącza zaciskowe w komorze zaciskowej: ...2,5 mm2; Dławik kablowy: M20 X 1,5 | ||
| Połączenie elektryczne - Gniazdo | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A | |
