NRN75-FP-A2-P3 - 242779

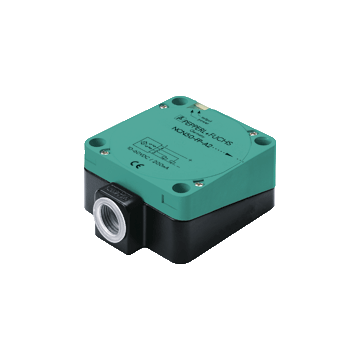

Czujnik indukcyjny firmy Pepperl+Fuchs, faktor = 1 dla stali / stali nierdzewnej / aluminium / miedź, zakres = 75 mm, montaż niezabudowany, PNP / komplementarny (NO + NC), 10 ... 30 V DC, zaciski śrubowe, IP68, 0 ... 50 Hz
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Inductive sensor NRN75-FP-A2-P3
- 75 mm czoło niezabudowane
- Współczynnik redukcji = 1
| Ogólne specyfikacje | ||
|---|---|---|
| Funkcja przełączania | uzupełniający | |
| Typ wyjścia | PNP | |
| Znamionowa odległość robocza | 75 mm | |
| Instalacja | niezabudowany | |
| Polaryzacja wyjściowa | DC | |
| Zapewniona odległość robocza | 0 ... 55 mm | |
| Współczynnik redukcji r Al | 1 | |
| Współczynnik redukcji r Cu | 1 | |
| Współczynnik redukcji r 304 | 1 | |
| Współczynnik redukcji r St37 | 1 | |
| Typ wyjścia | 4-przewodowy | |
| Nominalne oceny | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Częstotliwość przełączania | 0 ... 50 Hz | |
| Histereza | typ. 3 % | |
| Zabezpieczenie przed odwrotną polaryzacją | chronione przed odwrotną polaryzacją | |
| Zabezpieczenie przed zwarciem | pulsowanie | |
| Spadek napięcia | ≤ 3 V. | |
| Dryft temperaturowy | ± 10 % at 0 ... 50 °C (32 ... 122 °F) ± 20 % at -25 ... 0 °C (-13 ... 32 °F) and 50 ... 70 °C (122 ... 158 °F) |
|
| Znamionowe napięcie izolacji | 50 V. | |
| Prąd pracy | 0 ... 200 mA | |
| Prąd wyłączenia | 0 ... 0.5 mA | |
| Prąd zasilania bez obciążenia | ≤ 20 mA | |
| Opóźnienie czasowe przed dostępnością | ≤ 300 ms | |
| Wskaźnik napięcia roboczego | LED, zielony | |
| Wskaźnik stanu przełączania | LED, żółty | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 824 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | EN 60947-5-2:2007, IEC 60947-5-2:2007 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Lista cULus, cel ogólny | |
| Zatwierdzenie CSA | cCSAus Listed, General Purpose | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 70 ° C (-13 ... 158 ° F) |
|
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | zaciski śrubowe | |
| Informacje o połączeniu | Maksymalnie dwa przewody o tym samym przekroju rdzenia mogą być zamontowane na jednym przyłączu zaciskowym! moment dokręcania 1,2 Nm + 10% |
|
| Core cross section | do 2,5 mm 2 | |
| Minimalny przekrój rdzenia | bez końcówki kablowej 0,5 mm 2 , z tulejami złączowymi 0,34 mm 2 | |
| Maksymalny przekrój rdzenia | bez końcówki kablowej 2,5 mm 2 , z tulejami łączącymi 1,5 mm 2 | |
| Materiał obudowy | PBT | |
| Czoło aktywne | PBT | |
| Podstawa obudowy | aluminium malowane | |
| Stopień ochrony | IP68 | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27274001 |
| ECLASS 12.0 | 27274001 |
| ECLASS 11.0 | 27270101 |
| ECLASS 10.0.1 | 27270101 |
| ECLASS 9.0 | 27270101 |
| ECLASS 8.0 | 27270101 |
| ECLASS 5.1 | 27270101 |
| ETIM 9.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 5.0 | EC002714 |
| UNSPSC 12.1 | 39121550 |
