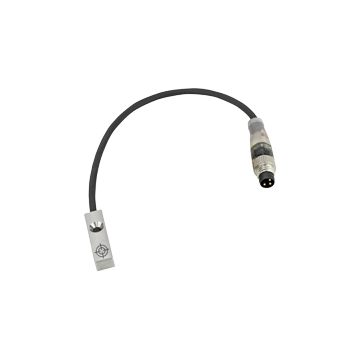

NMB2-F76M-E2-FE-150MM-V3 - 916060
Czujnik indukcyjny z czołem ze stali nierdzewnej firmy Pepperl+Fuchs, zakres = 2 mm, montaż zabudowany, PNP (NO), 10 ... 30 V DC, przewód 0,15 m z gniazdem M8, IP67, 80 Hz
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Inductive sensor NMB2-F76M-E2-FE-150MM-V3
- 3-przewodowy prąd stały
- Zasięg działania 2 mm
- Tarcza wykrywająca ze stali nierdzewnej
- Żelazne cele
- 150 mm male cordset with PUR jacket
| Ogólne specyfikacje | ||
|---|---|---|
| Funkcja przełączania | Normalnie otwarty (NO) | |
| Typ wyjścia | PNP | |
| Znamionowa odległość robocza | 2 mm | |
| Instalacja | flush Note: Sensor can be recessed 0.5 mm in steel with no effect on the sensing field. |
|
| Zapewniona odległość robocza | 0 ... 1.62 mm | |
| Element uruchamiający | Obiekty żelazne | |
| Współczynnik redukcji r Al | 0 | |
| Współczynnik redukcji r Cu | 0 | |
| Współczynnik redukcji r 304 | 0,6 - 0,8 | |
| Współczynnik redukcji r Mosiądz | 0 | |
| Typ wyjścia | 3-przewodowy | |
| Nominalne oceny | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Częstotliwość przełączania | 80 Hz | |
| Histereza | typ. 5 % | |
| Zabezpieczenie przed odwrotną polaryzacją | chronione przed odwrotną polaryzacją | |
| Zabezpieczenie przed zwarciem | pulsowanie | |
| Spadek napięcia | ≤ 2 V. | |
| Prąd pracy | ≤ 200 mA | |
| Zużycie prądu | ≤ 22 mA | |
| Prąd wyłączenia | ≤ 10 µA | |
| Prąd zasilania bez obciążenia | ≤ 15 mA | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 828 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | Dual LED green: power yellow: Output |
|
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | EN 60947-5-2:2007, IEC 60947-5-2:2007 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Lista cULus, cel ogólny | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -10 ... 70 ° C (14 ... 158 ° F) | |
| Odporność na wstrząsy | 30 g 11 ms 3 planes | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | stały kabel z wtyczką | |
| Materiał obudowy | Stal nierdzewna 1.4305 / AISI 303 | |
| Stopień ochrony | IP67 | |
| Złącze | ||
| Gwintowanie | M8 x 1 | |
| Moment dokręcający | 0,4 Nm | |
| Liczba pinów | 3 | |
| Kabel | ||
| Średnica kabla | 3 mm - 0.2 mm | |
| Promień gięcia | > 12 x średnica przewodu | |
| Materiał | PUR | |
| Kolor | czarny | |
| Liczba rdzeni | 3 | |
| Core cross section | 0,14 mm 2 | |
| Długość | 150 mm | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27274001 |
| ECLASS 12.0 | 27274001 |
| ECLASS 11.0 | 27270101 |
| ECLASS 10.0.1 | 27270101 |
| ECLASS 9.0 | 27270101 |
| ECLASS 8.0 | 27270101 |
| ECLASS 5.1 | 27270101 |
| ETIM 9.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 5.0 | EC002714 |
| UNSPSC 12.1 | 39121550 |
