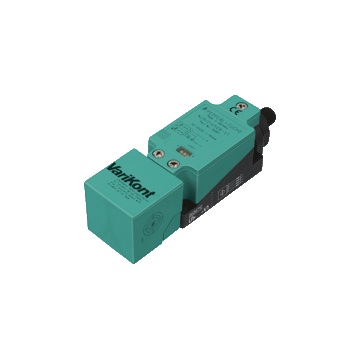

NJ15/2+U1+E8-V1 - 035947
Czujnik indukcyjny firmy Pepperl+Fuchs, zakres = 15 mm, montaż niezabudowany, PNP / 2 x normalnie otwarty (NO), zasilanie 10 ... 30 V DC, konektor M12-4pin, IP67, 0 ... 100 Hz
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry czujnika indukcyjnego NJ15/2+U1+E8-V1
- Seria Comfort
- Czujnik podwójny z S n = 2 x 15 mm, niezabudowany
| Specyfikacja ogólna | ||
|---|---|---|
| Funkcja przełączania | 2 x normalnie otwarty (NO) | |
| Typ wyjścia | PNP | |
| Znamionowa odległość robocza | 15 mm | |
| Instalacja | niezabudowany | |
| Polaryzacja wyjściowa | DC | |
| Zapewniona odległość robocza | 0 ... 12.15 mm | |
| Rzeczywista odległość robocza | 13.5 ... 16.5 mm typowo 15 mm | |
| Współczynnik redukcji r <sub> Al </sub> | 0.4 | |
| Współczynnik redukcji r <sub> Cu </sub> | 0.3 | |
| Współczynnik redukcji r <sub> 304 </sub> | 0,75 | |
| Parametry nominalne | ||
| Napięcie robocze | 10 ... 30 V. | |
| Częstotliwość przełączania | 0 ... 100 Hz | |
| Histereza | 1 ... 10 typ. 5 % | |
| Zabezpieczenie przed odwrotną polaryzacją | chronione przed odwrotną polaryzacją | |
| Zabezpieczenie przed zwarciem | pulsowanie | |
| Spadek napięcia | ? 3 V. | |
| Spadek napięcia w I <sub> L </sub> | ||
| Spadek napięcia I <sub> L </sub> = 1 <sub> </sub> mA, element przełączający włączony | 0.5 ... 2.3 V typ. 0.9 V | |
| Spadek napięcia I <sub> L </sub> = 10 <sub> </sub> mA, element przełączający włączony | 0.8 ... 2.2 V typ. 1.4 V | |
| Spadek napięcia I <sub> L </sub> = 20 <sub> </sub> mA, element przełączający włączony | 0.9 ... 2.3 V typ. 1.5 V | |
| Spadek napięcia I <sub> L </sub> = 50 <sub> </sub> mA, element przełączający włączony | 0.9 ... 2.5 V typ. 1.6 V | |
| Spadek napięcia I <sub> L </sub> = 100 <sub> </sub> mA, element przełączający włączony | 1 ... 2.6 V typ. 1.8 V | |
| Spadek napięcia I <sub> L </sub> = 200 <sub> </sub> mA, element przełączający włączony | 1.2 ... 2.8 V typ. 2 V | |
| Prąd pracy | 0 ... 100 mA | |
| Prąd wyłączenia | 0 ... 0.5 mA typ. 0.01 mA | |
| Prąd wyłączenia T <sub> U </sub> = 40 ° C, element wyłączający | ? 100 µA | |
| Prąd zasilania bez obciążenia | ? 30 mA | |
| Wskaźnik napięcia roboczego | LED, zielony | |
| Wskaźnik stanu przełączania | LED, żółty | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Lista cULus, cel ogólny | |
| Zatwierdzenie CSA | cCSAus Listed, General Purpose | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 70 ° C (-13 ... 158 ° F) | |
| Temperatura przechowywania | -25 ... 85 ° C (-13 ... 185 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | 4-stykowe złącze M12 x 1 | |
| Materiał obudowy | PBT | |
| Czoło aktywne | PBT | |
| Stopień ochrony | IP67 | |
