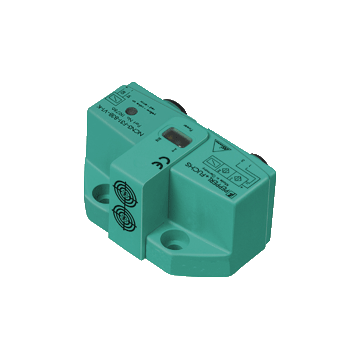

NCN3-F31-B3B-V1-V1 - 226325
Czujnik indukcyjny firmy Pepperl+Fuchs, seria Comfort , zakres = 3 mm, czoło niezabudowane, Interfejs AS / programowalne normalnie otwarte / zamknięte (NO / NC), 26,5 ... 31,9 V , IP67, 0 ... 100 Hz
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Inductive sensor NCN3-F31-B3B-V1-V1
- Bezpośredni montaż na standardowych siłownikach
- A/B node with extended addressing possibility for up to 62 nodes
- Tryb pracy, programowalny
- Stopień ochrony IP67
- Monitorowanie komunikacji, wyłączenie
- Monitorowanie pęknięcia i zwarcia zaworu
| Opis produktu |
|---|
| Pozycjoner zaworu i moduł sterujący zaworu |
| Ogólne specyfikacje | ||
|---|---|---|
| Funkcja przełączania | Programowalne normalnie otwarte / zamknięte (NO / NC) | |
| Typ wyjścia | Interfejs AS | |
| Znamionowa odległość robocza | 3 mm | |
| Instalacja | montaż wpuszczany | |
| Zapewniona odległość robocza | 0 ... 2.43 mm | |
| Współczynnik redukcji r Al | 0,5 | |
| Współczynnik redukcji r Cu | 0.45 | |
| Współczynnik redukcji r 304 | 1 | |
| Współczynnik redukcji r St37 | 1.2 | |
| Node type | A/B node | |
| Specyfikacja interfejsu AS | V3.0 | |
| Required gateway specification | ? V2.1 | |
| Nominalne oceny | ||
| Napięcie robocze | 26,5 ... 31,9 V przez system magistrali AS-i | |
| Częstotliwość przełączania | 0 ... 100 Hz | |
| Prąd zasilania bez obciążenia | ≤ 35 mA | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 842 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| LED PWR | Napięcie interfejsu AS; LED zielony | |
| LED IN | stan przełączania (wejście); LED żółty | |
| LED OUT | binarna dioda LED żółty / czerwony żółty: stan przełączania czerwony: przewód zmiany / zwarcie |
|
| Specyfikacje elektryczne | ||
| Znamionowe napięcie robocze | 26,5 ... 31,6 V z AS-Interface | |
| Znamionowy prąd roboczy | 100 mA | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Zgodność elektromagnetyczna | EN 50295:1999-10 |
|
| Standardy | EN 60947-5-2:2007, EN 60947-5-2/A1:2012, IEC 60947-5-2:2007, IEC 60947-5-2 AMD 1:2012 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Lista cULus, cel ogólny | |
| Zatwierdzenie CSA | cCSAus Listed, General Purpose | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 70 ° C (-13 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Połączenie (od strony systemu) | 4-stykowe złącze M12 x 1 | |
| Połączenie (po stronie zaworu) | złącze wtykowe, M12 x 1, 4 piny | |
| Obudowa złącza | metal | |
| Materiał obudowy | PBT | |
| Stopień ochrony | IP67 | |
| Moment dokręcania, śruby mocujące | 4 Nm ... 5 Nm | |
| Uwaga | napięcie zaworu ograniczone do 26,4 V maks .; moc zaworu 2,5 W maks. | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27273901 |
| ECLASS 12.0 | 27273901 |
| ECLASS 11.0 | 27220501 |
| ECLASS 10.0.1 | 27220501 |
| ECLASS 9.0 | 27220501 |
| ECLASS 8.0 | 27220501 |
| ECLASS 5.1 | 27220501 |
| ETIM 9.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 5.0 | EC002714 |
| UNSPSC 12.1 | 39121550 |
