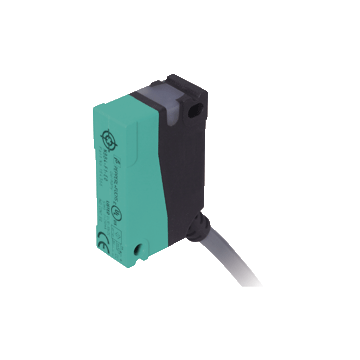

NBN8-F1-E3-6M - 237162
Czujnik indukcyjny firmy Pepperl+Fuchs, zakres = 8 mm, czoło niezabudowane, PNP / normalnie zamknięty (NC), 10 ... 30 V DC, przewód 6 m z PVC, IP67, 0 ... 1400 Hz
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry czujnika indukcyjnego NBN8-F1-E3-6M
- 8 mm czoło niezabudowane
- 3-przewodowy prąd stały
| Ogólne specyfikacje | ||
|---|---|---|
| Funkcja przełączania | Normalnie zamknięty (NC) | |
| Typ wyjścia | PNP | |
| Znamionowa odległość robocza | 8 mm | |
| Instalacja | niezabudowany | |
| Polaryzacja wyjściowa | DC | |
| Zapewniona odległość robocza | 0 ... 6,48 mm | |
| Współczynnik redukcji r <sub> Al </sub> | 0.45 | |
| Współczynnik redukcji r <sub> Cu </sub> | 0.45 | |
| Współczynnik redukcji r <sub> 304 </sub> | 0,7 | |
| Współczynnik redukcji r <sub> Mosiądz </sub> | 0,55 | |
| Parametry podstawowe | ||
| Napięcie robocze | 10 ... 30 V. | |
| Częstotliwość przełączania | 0 ... 1400 Hz | |
| Histereza | typ. 5% | |
| Zabezpieczenie przed odwrotną polaryzacją | chronione przed odwrotną polaryzacją | |
| Zabezpieczenie przed zwarciem | impulsowe | |
| Spadek napięcia | ? 2,5 V. | |
| Znamionowe napięcie izolacji | 60 V. | |
| Prąd pracy | 0 ... 250 mA | |
| Prąd wyłączenia | 0 ... 0.01 mA typ. 0.1 µA przy 25 °C | |
| Prąd zasilania bez obciążenia | ? 15 mA | |
| Wskaźnik stanu przełączania | LED, żółty | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF <sub> d </sub> | 1640 a | |
| Czas misji (T <sub> M </sub>) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Aprobaty i certyfikaty | ||
| Klasa ochrony | II | |
| Znamionowe napięcie izolacji | 60 V. | |
| Impulsy znamionowe wytrzymują napięcie | 800 V | |
| Aprobata UL | Lista cULus, cel ogólny | |
| Zatwierdzenie CSA | cCSAus Listed, General Purpose | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ?36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 70 ° C (-13 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | kabel PVC, 6 m | |
| Przekrój przewodu | 0,5 mm <sup> 2 </sup> | |
| Materiał obudowy | tworzywo PA | |
| Czoło aktywne | tworzywo PA | |
| Stopień ochrony | IP67 | |
| Moment dokręcania, śruby mocujące | Gwintowanie M3 maks .: 1,1 Nm | |
