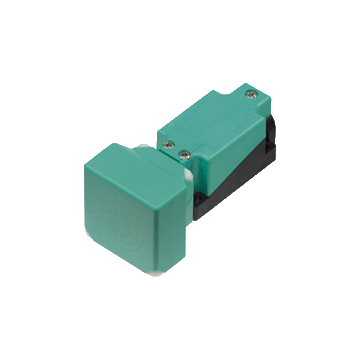

NBN40-U2L-UU - 246528
Czujnik indukcyjny firmy Pepperl+Fuchs, zakres = 40 mm, czoło niezabudowane, 2-przewodowy, / normalnie otwarty / zamknięty (NO / NC), 20 ... 300 V DC / 20 ... 253 V AC, przedział terminalowy, IP67, 0 ... 25 Hz
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Inductive sensor NBN40-U2L-UU
- Głowica czujnika dwukierunkowa i obrotowa
- Możliwość wyboru NO / NC
- Seria Comfort
| Ogólne specyfikacje | ||
|---|---|---|
| Funkcja przełączania | Normalnie otwarty / zamknięty (NO / NC) | |
| Typ wyjścia | Dwuprzewodowy | |
| Znamionowa odległość robocza | 40 mm | |
| Instalacja | niezabudowany | |
| Polaryzacja wyjściowa | AC/DC | |
| Zapewniona odległość robocza | 0 ... 32.4 mm | |
| Rzeczywista odległość robocza | 36 ... 44 mm typowo 40 mm | |
| Współczynnik redukcji r Al | 0.37 | |
| Współczynnik redukcji r Cu | 0.3 | |
| Współczynnik redukcji r 304 | 0,73 | |
| Współczynnik redukcji r Fe | 1 | |
| Współczynnik redukcji r Mosiądz | 0.4 | |
| Typ wyjścia | 2-przewodowy | |
| Nominalne oceny | ||
| Częstotliwość przełączania | 0 ... 25 Hz | |
| Histereza | 1 ... 10 typ. 5 % | |
| Zabezpieczenie przed odwrotną polaryzacją | tolerancja na odwrotną polaryzację | |
| Zabezpieczenie przed zwarciem | pulsowanie | |
| Spadek napięcia | ≤ 5 V (typ. 2 V) Praca na prąd stały ≤ 8 V (typ. 3 V) Praca na prąd przemienny |
|
| Prąd chwilowy (20 ms, 0,1 Hz) |
0 ... 3000 mA | |
| Prąd pracy | 5 ... 500 mA | |
| Znamionowy prąd roboczy | 500 mA 50/60 Hz | |
| Najniższy prąd operacyjny | 5 mA | |
| Prąd wyłączenia | ≤ 1,5 mA | |
| Kategoria użytkowania | AC12 , AC140 , DC12 , DC13 | |
| Opóźnienie czasowe przed dostępnością | ≤ 300 ms | |
| Wskaźnik napięcia roboczego | LED, zielony | |
| Wskaźnik stanu przełączania | LED, żółty | |
| Wskaźnik błędu | miga, gdy występuje nadprąd | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 550 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Specyfikacje elektryczne | ||
| Znamionowe napięcie robocze | 24 ... 250 V DC / 24 ... 230 V AC | |
| Napięcie robocze | 20 ... 275 V DC / 20 ... 253 V AC | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | EN 60947-5-2:2007, EN 60947-5-2/A1:2012, IEC 60947-5-2:2007, IEC 60947-5-2 AMD 1:2012 | |
| Aprobaty i certyfikaty | ||
| Klasa ochrony | II | |
| Znamionowe napięcie izolacji | 230 V. | |
| Impulsy znamionowe wytrzymują napięcie | 2.5 kV | |
| Aprobata UL | cULus, Ogólnego przeznaczenia „Tylko do zastosowania w NFPA 79” Dla zabezpieczenia nadprądowego należy zainstalować bezpiecznik o prądzie znamionowym max. 3 A i co najmniej 300 V AC / DC |
|
| Zatwierdzenie CCC | Ue 75VDC - 250VDC Ue 75VAC - 230VAC | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 85 ° C (-13 ... 185 ° F) | |
| Temperatura przechowywania | -25 ... 85 ° C (-13 ... 185 ° F) | |
| Stopień zanieczyszczenia | 3 | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | przedział terminalowy | |
| Informacje o połączeniu | Maksymalnie dwa przewody o tym samym przekroju rdzenia mogą być zamontowane na jednym przyłączu zaciskowym! moment dokręcania 1,2 Nm + 10% |
|
| Core cross section | do 2,5 mm 2 | |
| Minimalny przekrój rdzenia | bez końcówki kablowej 0,5 mm 2 , z tulejami złączowymi 0,34 mm 2 | |
| Maksymalny przekrój rdzenia | bez końcówki kablowej 2,5 mm 2 , z tulejami łączącymi 1,5 mm 2 | |
| Materiał obudowy | PA 6.6 / metal | |
| Czoło aktywne | PA 6.6 | |
| Podstawa obudowy | plastikowy | |
| Stopień ochrony | IP67 | |
| Masa | 255 g | |
| Uwaga | Moment dokręcania: 1,8 Nm (obudowa) | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27274001 |
| ECLASS 12.0 | 27274001 |
| ECLASS 11.0 | 27270101 |
| ECLASS 10.0.1 | 27270101 |
| ECLASS 9.0 | 27270101 |
| ECLASS 8.0 | 27270101 |
| ECLASS 5.1 | 27270101 |
| ETIM 9.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 5.0 | EC002714 |
| UNSPSC 12.1 | 39121550 |
