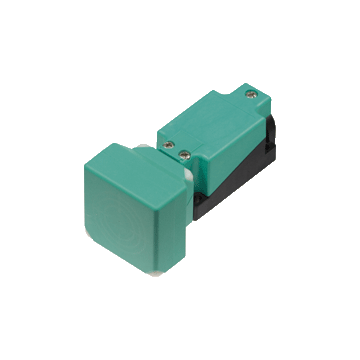

NBN40-U1LK-N0 - 217923
Czujnik indukcyjny firmy Pepperl+Fuchs, zakres = 40 mm, czoło niezabudowane, Namur, 2-przewodowy / normalnie zamknięty (NC), zaciski, IP67 / IP69K, 0 ... 100 Hz
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Inductive sensor NBN40-U1LK-N0
- Głowica czujnika dwukierunkowa i obrotowa
- 40 mm czoło niezabudowane
| Ogólne specyfikacje | ||
|---|---|---|
| Funkcja przełączania | Normalnie zamknięty (NC) | |
| Typ wyjścia | Namur | |
| Znamionowa odległość robocza | 40 mm | |
| Instalacja | niezabudowany | |
| Zapewniona odległość robocza | 0 ... 32.4 mm | |
| Współczynnik redukcji r Al | 0.41 | |
| Współczynnik redukcji r Cu | 0.38 | |
| Współczynnik redukcji r 304 | 0,75 | |
| Współczynnik redukcji r Mosiądz | 0.46 | |
| Typ wyjścia | 2-przewodowy | |
| Nominalne oceny | ||
| Warunki instalacji | ||
| A | 25 mm | |
| Napięcie nominalne | 8.2 V (Ri około 1 kΩ) | |
| Częstotliwość przełączania | 0 ... 100 Hz | |
| Histereza | 2 ... 20 typ. 10 % | |
| Zabezpieczenie przed odwrotną polaryzacją | chronione przed odwrotną polaryzacją | |
| Zabezpieczenie przed zwarciem | tak | |
| Zużycie prądu | ||
| Nie wykryto płytki pomiarowej | min. 2.5 mA | |
| Wykryto płytkę pomiarową | ≤ 1 mA | |
| Wskaźnik stanu przełączania | LED, żółty | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Namur | EN 60947-5-6: 2000, IEC 60947-5-6: 1999 | |
| Zgodność elektromagnetyczna | FCC część 15, ICES-003; EN61000-6-4, CE EN61000-6-2, CE |
|
| Standardy | EN 60947-5-2:2007, EN 60947-5-2/A1:2012, IEC 60947-5-2:2007, IEC 60947-5-2 AMD 1:2012 | |
| Aprobaty i certyfikaty | ||
| Aprobata IECEx | ||
| Poziom ochrony sprzętu Ga | IECEx PTB 11.0021X | |
| Poziom ochrony sprzętu Gb | IECEx PTB 11.0021X | |
| Poziom ochrony sprzętu Da | IECEx PTB 11.0021X | |
| Poziom ochrony sprzętu Mb | IECEx PTB 11.0021X | |
| Aprobata ATEX | ||
| Poziom ochrony sprzętu Ga | PTB 00 ATEX 2032 X | |
| Poziom ochrony sprzętu Gb | PTB 00 ATEX 2032 X | |
| Poziom ochrony sprzętu Da | PTB 00 ATEX 2032 X | |
| Aprobata UL | Lista cULus, cel ogólny | |
| Zwykła lokalizacja | E87056 | |
| Niebezpieczna lokalizacja | E501628 | |
| Rysunek kontrolny | 116-0451 | |
| Zatwierdzenie CCC | ||
| Niebezpieczna lokalizacja | 2020322315002302 | |
| Aprobata NEPSI | ||
| Certyfikat NEPSI | GYJ16.1394X | |
| Zatwierdzenie CML | na zapytanie | |
| ANZEx | 19.3001X | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 100 ° C (-13 ... 212 ° F) | |
| Temperatura przechowywania | -40 ... 100 ° C (-40 ... 212 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | zaciski śrubowe | |
| Informacje o połączeniu | Maksymalnie dwa przewody o tym samym przekroju rdzenia mogą być zamontowane na jednym przyłączu zaciskowym! moment dokręcania 1,2 Nm + 10% |
|
| Core cross section | up to 2.5 mm2 , stripped insulation length: 7 mm | |
| Minimalny przekrój rdzenia | bez końcówki kablowej 0,5 mm 2 , z tulejami złączowymi 0,34 mm 2 | |
| Maksymalny przekrój rdzenia | bez końcówki kablowej 2,5 mm 2 , z tulejami łączącymi 1,5 mm 2 | |
| Połączenie (od strony systemu) | screw terminals , M20 x 1.5 cable gland , usable thread length 9.1 mm , screw-in depth max. 9.1 mm | |
| Materiał obudowy | ROCZNIE | |
| Czoło aktywne | ROCZNIE | |
| Podstawa obudowy | plastikowy | |
| Stopień ochrony | IP67 / IP69K | |
| Informacje ogólne | ||
| Używaj w obszarach niebezpiecznych | patrz instrukcja obsługi | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27274001 |
| ECLASS 12.0 | 27274001 |
| ECLASS 11.0 | 27270101 |
| ECLASS 10.0.1 | 27270101 |
| ECLASS 9.0 | 27270101 |
| ECLASS 8.0 | 27270101 |
| ECLASS 5.1 | 27270101 |
| ETIM 9.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 5.0 | EC002714 |
| UNSPSC 12.1 | 39121550 |
