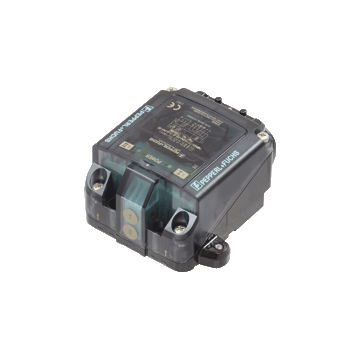

NBN3-F31K2M-E8-B13-S - 235087
Czujnik indukcyjny firmy Pepperl+Fuchs, zakres = 2,5 mm, czoło niezabudowane, PNP, 4-przewodowy / 2 x normalnie otwarty (NO), 10 ... 30 V DC, IP66 / IP68 / IP69, 0 ... 100 Hz
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Inductive sensor NBN3-F31K2M-E8-B13-S
- Bezpośredni montaż na standardowych siłownikach
- Wytrzymała metalowa podstawa
- Odporna na warunki atmosferyczne obudowa do zastosowań zewnętrznych
- Zakres temperatur -40 ... 167 ° F (-40 ° C do 75 ° C)
- Dioda LED do włączenia zasilania
- Diody LED do przełączania stanu czujnika i elektrozaworu
- Zaciski wtykowe
| Ogólne specyfikacje | ||
|---|---|---|
| Funkcja przełączania | 2 x normalnie otwarty (NO) | |
| Typ wyjścia | PNP | |
| Znamionowa odległość robocza | 2,5 mm | |
| Instalacja | do niezabudowanego montażu | |
| Polaryzacja wyjściowa | DC | |
| Zapewniona odległość robocza | 0 ... 2.05 mm | |
| Typ wyjścia | 4-przewodowy | |
| Nominalne oceny | ||
| Napięcie robocze | 10 ... 30 V. | |
| Częstotliwość przełączania | 0 ... 100 Hz | |
| Histereza | typ. 5 % | |
| Zabezpieczenie przed odwrotną polaryzacją | wszystkie połączenia | |
| Zabezpieczenie przed zwarciem | pulsowanie | |
| Spadek napięcia | ≤ 3 V. | |
| Prąd pracy | 0 ... 100 mA | |
| Prąd wyłączenia | 0 ... 0.5 mA typ. 0.1 µA | |
| Prąd zasilania bez obciążenia | ≤ 25 mA | |
| Wskaźnik napięcia roboczego | LED, zielony | |
| Wskaźnik stanu przełączania | LED, żółty | |
| Wskaźnik stanu zaworu | LED, żółty | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 490 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Obwód zaworu | ||
| Napięcie | max. 32 V DC | |
| Prąd | max. 240 mA | |
| Zabezpieczenie przed zwarciem | nie | |
| Zabezpieczenie przed odwrotną polaryzacją | tak, przy odwróconym wyjściu dioda LED nie działa, a więc więcej mocy dla elektrozaworu | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | EN 60947-5-2:2007, EN 60947-5-2/A1:2012, IEC 60947-5-2:2007, IEC 60947-5-2 AMD 1:2012, VDI / VDE 3845 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Lista cULus, źródło ogólnego przeznaczenia, źródło zasilania klasy 2 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -40 ... 75 ° C (-40 ... 167 ° F) | |
| Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Specyfikacja mechaniczna | ||
| Połączenie (od strony systemu) | zacisk śrubowy, dławik kablowy M20 x 1,5 | |
| Core cross section (system side) | 1,5 / 2,5 mm 2 elastyczny / sztywny | |
| Połączenie (po stronie zaworu) | zacisk śrubowy, Dławik kablowy M20 x 1,5 |
|
| Materiał obudowy | wytrzymały, półprzezroczysty poliwęglan (PC) zoptymalizowany do użytku na zewnątrz | |
| Podstawa obudowy | aluminium malowane proszkowo | |
| Stopień ochrony | IP66 / IP68 / IP69 | |
| Moment dokręcania, śruby mocujące | 4 Nm ... 5 Nm | |
| Moment dokręcania, śruby obudowy | ≤ 2 Nm | |
| Tightening torque of cover srews | 1.5 Nm | |
| Moment dokręcający, śruba uziemiająca | 1.5 Nm | |
| Moment dokręcający, dławik kablowy | M20 x 1,5; max. 11 Nm | |
| Moment dokręcania, korek zamykający | 2 Nm | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27273901 |
| ECLASS 12.0 | 27273901 |
| ECLASS 11.0 | 27220501 |
| ECLASS 10.0.1 | 27220501 |
| ECLASS 9.0 | 27220501 |
| ECLASS 8.0 | 27220501 |
| ECLASS 5.1 | 27220501 |
| ETIM 9.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 5.0 | EC002714 |
| UNSPSC 12.1 | 39121550 |
