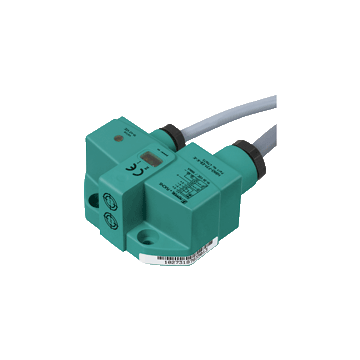

NBN3-F31-Z8-K-K - 282684

Czujnik indukcyjny firmy Pepperl+Fuchs, zakres = 3 mm, czoło niezabudowane, 2-przewodowy, 4-przewodowy / 2 x normalnie otwarty (NO), 6 ... 60 V DC, IP67, 0 ... 500 Hz

NBN3-F31-Z8-K-K - 282684

Dodaj do porównania Usuń z porównania

632,40 zł

777,85 zł z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 1 tydzień gdy dostępny w PF Niemcy
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS

Opisy produktu

Najważniejsze parametry czujnika indukcyjnego NBN3-F31-Z8-K-K

  • Bezpośredni montaż na standardowych siłownikach
  • Niezmienne ustawienia
  • Diody LED do przełączania stanu czujnika i elektrozaworu

Ogólne specyfikacje
Funkcja przełączania 2 x normalnie otwarty (NO)
Typ wyjścia Dwuprzewodowy
Znamionowa odległość robocza 3 mm
Instalacja zabudowany
Polaryzacja wyjściowa DC
Zapewniona odległość robocza 0 ... 2.43 mm
Rzeczywista odległość robocza 2.7 ... 3.3 mm typowo 3 mm
Współczynnik redukcji r <sub> Al </sub> 0,5
Współczynnik redukcji r <sub> Cu </sub> 0.4
Współczynnik redukcji r <sub> 304 </sub> 1
Współczynnik redukcji r <sub> St37 </sub> 1.1
Typ wyjścia 4-przewodowy
Parametry podstawowe
Napięcie robocze 6 ... 60 V DC
Częstotliwość przełączania 0 ... 500 Hz
Histereza typ. 5 %
Zabezpieczenie przed odwrotną polaryzacją tolerancja na odwrotną polaryzację
Zabezpieczenie przed zwarciem impulsowe
Spadek napięcia ? 5,5 V.
Prąd pracy 4 ... 100 mA
Najniższy prąd operacyjny 4 mA
Prąd wyłączenia 0.5 ... 0.9 mA typ. 0.65 mA
Opóźnienie czasowe przed dostępnością ? 40 ms
Wskaźnik stanu przełączania LED, żółty
Ograniczenie danych
Moment dokręcania, śruby mocujące 0,4 Nm
Parametry związane z bezpieczeństwem funkcjonalnym
MTTF <sub> d </sub> 570 a
Czas misji (T <sub> M </sub>) 20 a
Pokrycie diagnostyczne (DC) 0 %
Obwód zaworu
Napięcie max. 32 V DC
Prąd max. 240 mA
Zabezpieczenie przed zwarciem nie
Zabezpieczenie przed odwrotną polaryzacją tak, przy odwróconym wyjściu dioda LED nie działa, a więc więcej mocy dla elektrozaworu
Zgodność ze standardami i dyrektywami
Standardowa zgodność
Standardy EN 60947-5-2:2007, EN 60947-5-2/A1:2012, IEC 60947-5-2:2007, IEC 60947-5-2 AMD 1:2012
Aprobaty i certyfikaty
Aprobata UL Lista cULus, źródło ogólnego przeznaczenia, źródło zasilania klasy 2
Zatwierdzenie CCC Certyfikowany przez China Compulsory Certification (CCC)
Warunki otoczenia
Temperatura otoczenia -25 ... 70 ° C (-13 ... 158 ° F)
Specyfikacja mechaniczna
Połączenie (od strony systemu) Kabel PVC 5 m
Przekrój przewodu (od strony systemu) 0,75 mm <sup> 2 </sup>
Materiał obudowy PBT
Czoło aktywne PBT
Stopień ochrony IP67
Masa 642 g
