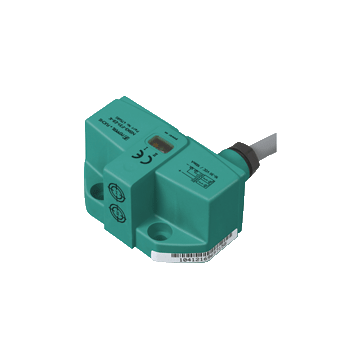

NBN3-F31-E8-K-Y306607 - 306607
Czujnik indukcyjny firmy Pepperl+Fuchs, zakres = 3 mm, czoło niezabudowane, PNP, 3-przewodowy / 2 x normalnie otwarty (NO), 10 ... 30 V DC, IP67, 0 ... 500 Hz
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Inductive sensor NBN3-F31-E8-K-Y306607
- Bezpośredni montaż na standardowych siłownikach
- Naprawiono ustawienie
| Ogólne specyfikacje | ||
|---|---|---|
| Funkcja przełączania | 2 x normalnie otwarty (NO) | |
| Typ wyjścia | PNP | |
| Znamionowa odległość robocza | 3 mm | |
| Instalacja | montaż wpuszczany | |
| Polaryzacja wyjściowa | DC | |
| Zapewniona odległość robocza | 0 ... 2.43 mm | |
| Rzeczywista odległość robocza | 2.7 ... 3.3 mm typowo | |
| Współczynnik redukcji r Al | 0,5 | |
| Współczynnik redukcji r Cu | 0.4 | |
| Współczynnik redukcji r 304 | 1 | |
| Współczynnik redukcji r St37 | 1.2 | |
| Typ wyjścia | 3-przewodowy | |
| Nominalne oceny | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Częstotliwość przełączania | 0 ... 500 Hz | |
| Histereza | typ. 5 % | |
| Zabezpieczenie przed odwrotną polaryzacją | wszystkie połączenia | |
| Zabezpieczenie przed zwarciem | pulsowanie | |
| Spadek napięcia | ≤ 3 V. | |
| Prąd pracy | 0 ... 100 mA | |
| Prąd wyłączenia | 0 ... 0.5 mA typ. 0.1 µA przy 25 °C | |
| Prąd zasilania bez obciążenia | ≤ 25 mA | |
| Opóźnienie czasowe przed dostępnością | ≤ | |
| Wskaźnik napięcia roboczego | LED, zielony | |
| Wskaźnik stanu przełączania | LED, żółty | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 780 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | EN 60947-5-2:2007, EN 60947-5-2/A1:2012, IEC 60947-5-2:2007, IEC 60947-5-2 AMD 1:2012 | |
| Aprobaty i certyfikaty | ||
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 70 ° C (-13 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | stały kabel z wtyczką | |
| Materiał obudowy | PBT | |
| Czoło aktywne | PBT | |
| Stopień ochrony | IP67 | |
| Złącze | ||
| Gwintowanie | M12 x 1 | |
| Moment dokręcający | 0.6 Nm | |
| Liczba pinów | 4 | |
| Materiał | stal nierdzewna V4A | |
| Kabel | ||
| Średnica kabla | 4.8 mm ± 0.2 mm | |
| Promień gięcia | > 10 x średnica przewodu | |
| Materiał | PCV | |
| Kolor | szary | |
| Liczba rdzeni | 4 | |
| Core cross section | 0,34 mm 2 | |
| Długość | 1,5 m | |
| Masa | 145 g | |
| Moment dokręcania, śruby mocujące | 4 Nm ... 5 Nm | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27273901 |
| ECLASS 12.0 | 27273901 |
| ECLASS 11.0 | 27220501 |
| ECLASS 10.0.1 | 27220501 |
| ECLASS 9.0 | 27220501 |
| ECLASS 8.0 | 27220501 |
| ECLASS 5.1 | 27220501 |
| ETIM 9.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 5.0 | EC002714 |
| UNSPSC 12.1 | 39121550 |
