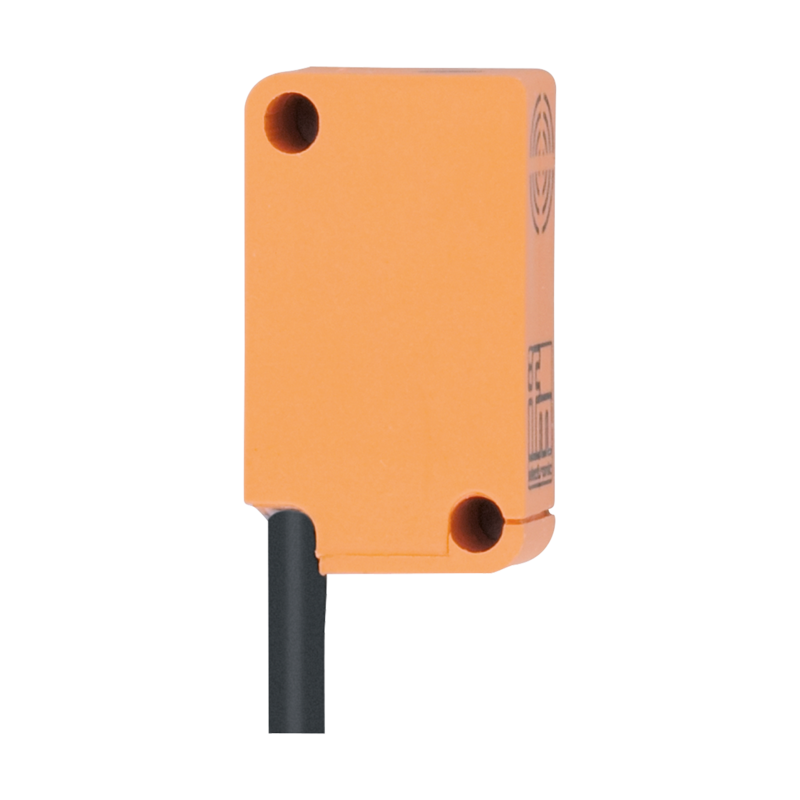

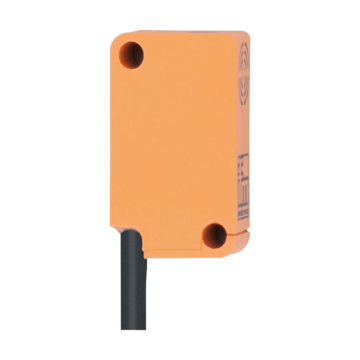

IS5031 - IS-3003-BPKG
Czujnik indukcyjny IFM, kostka 16x28x12 mm, sn=3 mm, czoło zabudowane, PNP/NO, zasilanie 10-36 VDC, kabel 2 m, 100 Hz
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Prostokątna obudowa zapewniająca dużą oszczędność miejsca
- Do stosowania w ograniczonej przestrzeni
- Długi zasięg wykrywania zapewniający długi czas sprawności
- Wyraźnie widoczne wskazanie stanu przełączenia
- Wysoka klasa ochrony zgodna z wymaganiami trudnych warunków przemysłowych
| Cechy produktu | ||
|---|---|---|
| Wykonanie elektryczne | PNP | |
| Funkcja wyjścia | normalnie otwarte | |
| Strefa działania [mm] | 3 | |
| Obudowa | prostopadłościan | |
| Wymiary [mm] | 28 x 10 x 16 | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 10...30 DC | |
| Pobór prądu [mA] | < 15 | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Wyjścia | ||
| Wykonanie elektryczne | PNP | |
| Funkcja wyjścia | normalnie otwarte | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2,5 | |
| Maks. prąd upływu [mA] | 0,5 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 200 | |
| Szczytowy prąd obciążenia wyjścia przełączającego [mA] | 200 | |
| Częstotliwość przełączania DC [Hz] | 100 | |
| Zabezpieczenie przed zwarciem | tak | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Strefa działania | ||
| Strefa działania [mm] | 3 | |
| Realny zasięg działania Sr [mm] | 3 ± 10 % | |
| Gwarantowany zasięg działania [mm] | 0...2,43 | |
| Dokładność / odchylenie | ||
| Współczynnik korekcji | stal: 1 / stal kwasoodporna: 0,7 / mosiądz: 0,4 / aluminium: 0,3 / miedź: 0,2 | |
| Histereza [% z Sr] | 1...15 | |
| Dryft punktu przełączania [% z Sr] | -10...20 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | 0...50 | |
| Ochrona | IP 67 | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 61000-4-2 ESD | -- CD / 8 kV AD | |
| EN 61000-4-3 w.cz. promieniowane | 10 V/m | |
| EN 61000-4-4 Burst | 2 kV | |
| EN 61000-4-5 Surge | 0,5 kV | |
| EN 61000-4-6 w. cz. przewodzone | 10 V | |
| EN 55011 | klasa B | |
| Odporność na wibracje | ||
| EN 60947-5-2 | ||
| Odporność na wstrząsy | ||
| EN 60947-5-2 | ||
| MTTF [lata] | 3044 | |
| Dopuszczenie UL | ||
| Ta | 0...50 °C | |
| Typ obudowy | Type 1 | |
| Zasilanie | Class 2 | |
| Numer UL | E174191 | |
| Dane mechaniczne | ||
| Waga [g] | 44,1 | |
| Obudowa | prostopadłościan | |
| Montaż | montaż niezabudowany | |
| Wymiary [mm] | 28 x 10 x 16 | |
| Materiał | osłona: PBT; obudowa: PBT | |
| Moment dokręcający [Nm] | < 0,5; (z podkładką) | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Stan wyjścia | 1 x LED, kolor żółty | |
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Przewód: 2 m, PVC, Ø 3,5 mm; 3 x 0,14 mm2 | |
