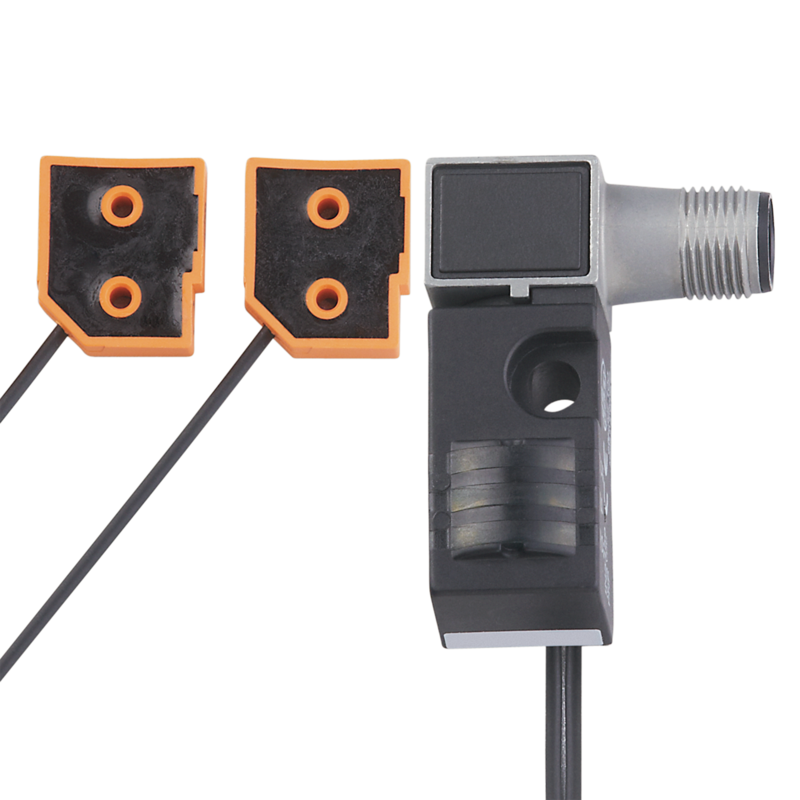

IN5457 - INS3002DBPKG/US-100-YPS/S6A/10
Czujnik indukcyjny Strefa działania 2 mm montaż niezabudowany. 2 x NO. DC. PNP. M12 Konektor. IP 67. 3-przewodowy. Temperatura otoczenia -25...70 °C. Częstotliwość przełączania 25 Hz
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Do monitorowania położeń zaworów
- Zapewnia niezawodne wskazania położenia aktuatorów zaworów
- Układ bezkontaktowy i samoczyszczący
- Znaczna odporność na wstrząsy i drgania
Cechy produktu | ||
---|---|---|
Wykonanie elektryczne | PNP | |
Funkcja wyjścia | 2 x NO | |
Strefa działania [mm] | 2 | |
Obudowa | prostopadłościan | |
Aplikacja | ||
Konstrukcja | Odporność na pole elektromagnetyczne | |
Odporność na pole elektromagnetyczne | tak | |
Dane elektryczne | ||
Napięcie zasilania [V] | 10...30 DC | |
Pobór prądu [mA] | 15; (24 V) | |
Klasa ochrony | II | |
Zabezpieczenie przed odwrotną polaryzacją | tak | |
Wyjścia | ||
Wykonanie elektryczne | PNP | |
Funkcja wyjścia | 2 x NO | |
Maks. spadek napięcia wyjścia przełączającego DC [V] | 2 | |
Prąd obciążenia wyjścia przełączającego DC [mA] | 200 | |
Częstotliwość przełączania DC [Hz] | 25 | |
Zabezpieczenie przed zwarciem | tak | |
Typ zabezpieczenia przed zwarciem | impulsowe | |
Zabezpieczenie przed przeciążeniem | tak | |
Strefa działania | ||
Strefa działania [mm] | 2 | |
Realny zasięg działania Sr [mm] | 2 ± 10 % | |
Gwarantowany zasięg działania [mm] | 0...1,62 | |
Dokładność / odchylenie | ||
Współczynnik korekcji | stal: 1 / stal kwasoodporna: 0,85 / aluminium: 0,4 / miedź: 0,3 | |
Dryft punktu przełączania [% z Sr] | -10...10 | |
Warunki pracy | ||
Temperatura otoczenia [°C] | -25...70 | |
Ochrona | IP 67 | |
Testy / dopuszczenia | ||
EMC | ||
IEC61000 | ||
Dane mechaniczne | ||
Waga [g] | 58,5 | |
Obudowa | prostopadłościan | |
Montaż | montaż niezabudowany | |
Materiał | obudowa: ABS | |
Długość L [mm] | 100 | |
Wyświetlacze / elementy robocze | ||
Wyświetlacz | ||
Stan wyjścia | 1 x LED, kolor żółty czujnik 1 | |
Stan wyjścia | 1 x LED, kolor czerwony czujnik 2 | |
działanie | LED, kolor zielony | |
Uwagi | ||
Sztuk w opakowaniu | 1 szt. | |
Połączenie elektryczne | ||
Podłączenie | Konektor: 1 x M12; kodowanie: A |
