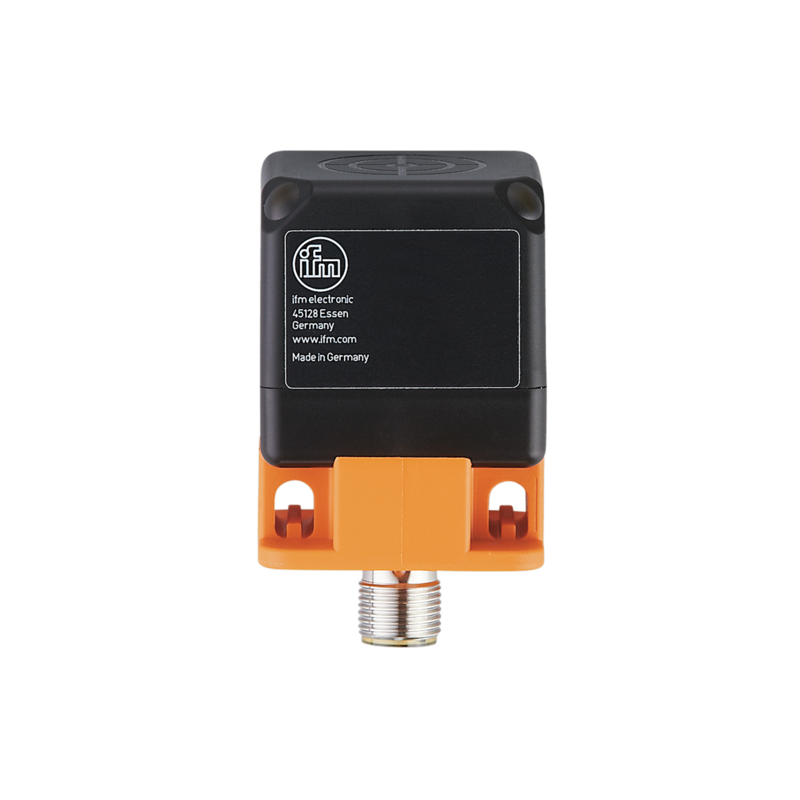

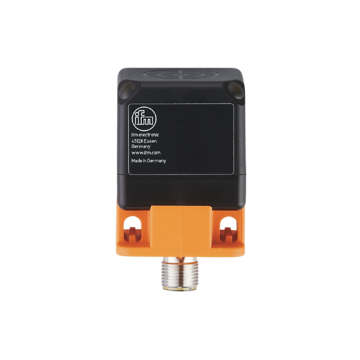

IM5173 - IMC3026-FRKG/IO/US-100
Czujnik indukcyjny IFM, kostka 40x40x65 mm, sn=2,6...26 mm, czoło zabudowane, PNP/NPN/NO lub NC, IO-Link, zasilanie 10-30 VDC, konektor M12, 100 Hz
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Długi zasięg wykrywania do zastosowań w przenośnikach
- Niezawodne przesyłanie odległości w postaci liniowej wartości procesowej przez IO-Link
- Do wyboru pięć położeń powierzchni aktywnej
- Wyświetlacz LED do kontroli stanu przełączenia i pracy
- Regulacja NC/NO i PNP/NPN przez IO-Link
| Cechy produktu | ||
|---|---|---|
| Wykonanie elektryczne | PNP/NPN; (parametryzowalna) | |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (wybieralne) | |
| Interfejs komunikacyjny | IO-Link | |
| Obudowa | prostopadłościan | |
| Wymiary [mm] | 40 x 40 x 54 | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 10...30 DC | |
| Pobór prądu [mA] | < 20 | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Wyjścia | ||
| Wykonanie elektryczne | PNP/NPN; (parametryzowalna) | |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (wybieralne) | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2,5 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 100 | |
| Częstotliwość przełączania DC [Hz] | 100 | |
| Zabezpieczenie przed zwarciem | tak | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Strefa działania | ||
| Punkt przełączania IO-Link [mm] | 4,9...24,3; (parametryzowalna) | |
| Zakres pomiarowy IO-Link [mm] | 2,6...26 | |
| Dokładność / odchylenie | ||
| Współczynnik korekcji | stal: 1 / stal kwasoodporna: 0,8 / mosiądz: 0,4 / aluminium: 0,4 / miedź: 0,3 | |
| Histereza [% z Sr] | 3...15 | |
| Błąd nieliniowości wyjścia analogowego [%] | ± 2 %; (zakresu pomiarowego) | |
| Powtarzalność wyjścia analogowego [%] | ± 1 %; (zakresu pomiarowego) | |
| Współczynnik temperaturowy | ± 0,2 %/K; (zakresu pomiarowego) | |
| Interfejsy | ||
| Interfejs komunikacyjny | IO-Link | |
| Typ transmisji | COM2 (38,4 kBaud) | |
| IO-Link Revision | 1.1 | |
| Norma SDCI | IEC 61131-9 CDV | |
| Profil | Smart Sensor: Device Identification; Device Diagnosis; Device Teach Channel; Binary Data Channel; Process Data Variable | |
| SIO tryb | tak | |
| Wymagany typ portu master | A | |
| Min.czas cyklu procesu [ms] | 3 | |
| Obsługiwane DeviceID | ||
| Typ działania | DeviceID | |
| domyślnie | 791 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...80 | |
| Ochrona | IP 67 | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 61000-4-2 ESD | 4 kV CD / 8 kV AD | |
| EN 61000-4-3 w.cz. promieniowane | 10 V/m | |
| EN 61000-4-4 Burst | 2 kV | |
| EN 61000-4-6 w. cz. przewodzone | 10 V | |
| EN 55011 | klasa B | |
| MTTF [lata] | 629 | |
| Oprogramowanie wbudowane w cenie produktu | tak | |
| Dopuszczenie UL | ||
| Ta | -25...70 °C | |
| Typ obudowy | Type 1 | |
| Zasilanie | Limited Voltage/Current | |
| Dopuszczenie UL numer | A009 | |
| Numer UL | E174191 | |
| Dane mechaniczne | ||
| Waga [g] | 151,5 | |
| Obudowa | prostopadłościan | |
| Powierzchnia aktywna | 5 pozycji do wyboru | |
| Montaż | montaż niezabudowany | |
| Wymiary [mm] | 40 x 40 x 54 | |
| Materiał | PA | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| działanie | LED, kolor zielony | |
| SIO tryb | ||
| Wyjście zasilone | LED, kolor żółty świeci | |
| Tryb IO-Link | ||
| Target w zasięgu | LED, kolor żółty świeci | |
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne - wtyk | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A; Materiał obudowy: mosiądz, pokryty białym brązem | |
