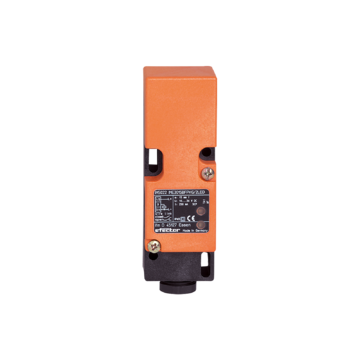

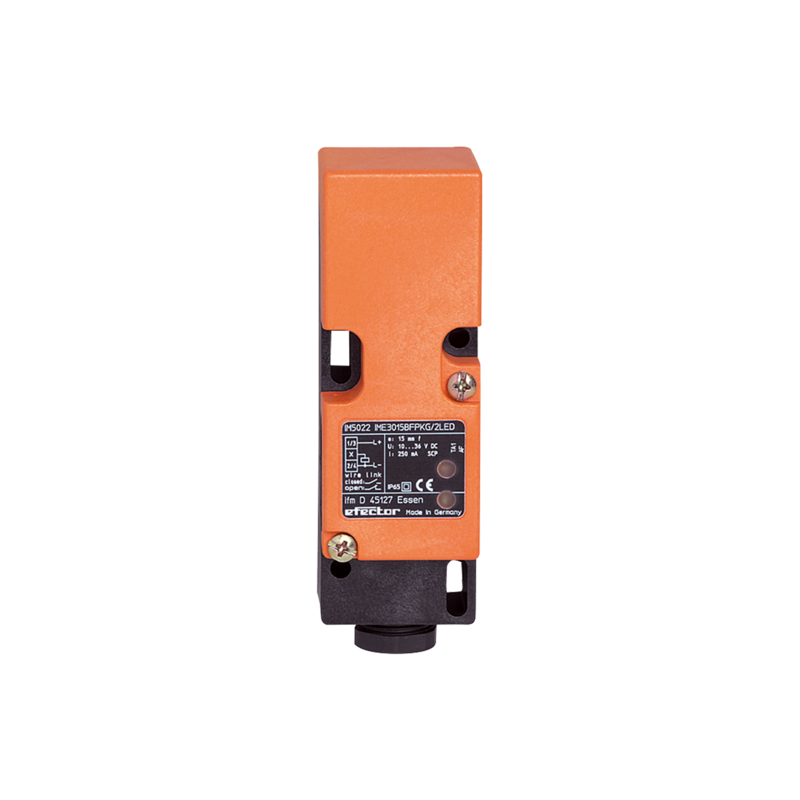

IM0010 - IME2020-FBOA
Czujnik indukcyjny IFM, kostka 40x40x120 mm, sn=20 mm, czoło niezabudowane, NO lub NC, zasilanie 20-250 V AC/DC, dławica, 25 Hz
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Długi zasięg wykrywania do zastosowań w przenośnikach
- Zespolone wyjście AC/DC i technologia dwuprzewodowa
- Programowalna funkcja wyjściowa NO/NC
- Wytrzymała obudowa do zastosowań w trudnych warunkach przemysłowych
- Szeroki zakres napięcia roboczego
| Cechy produktu | ||
|---|---|---|
| Funkcja wyjścia | normalnie otwarte / zamknięte; (wybieralne) | |
| Strefa działania [mm] | 20 | |
| Obudowa | prostopadłościan | |
| Wymiary [mm] | 40 x 40 x 120 | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 20...250 AC/DC | |
| Klasa ochrony | II | |
| Zabezpieczenie przed odwrotną polaryzacją | nie | |
| Wyjścia | ||
| Funkcja wyjścia | normalnie otwarte / zamknięte; (wybieralne) | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 6 | |
| Maks. spadek napięcia wyjścia przełączającego AC [V] | 6,5 | |
| Minimalny prąd obciążenia [mA] | 5 | |
| Maks. prąd upływu [mA] | 2,5 (250 V AC) / 1,3 (110 V AC) / 0,8 (24 V DC) | |
| Prąd obciążenia wyjścia przełączającego AC [mA] | 250; (350 (...50 °C)) | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 100 | |
| Szczytowy prąd obciążenia wyjścia przełączającego [mA] | 2200; (20 ms / 0,5 Hz) | |
| Częstotliwość przełączania AC [Hz] | 20 | |
| Częstotliwość przełączania DC [Hz] | 55 | |
| Zabezpieczenie przed zwarciem | nie | |
| Zabezpieczenie przed przeciążeniem | nie | |
| Strefa działania | ||
| Strefa działania [mm] | 20 | |
| Realny zasięg działania Sr [mm] | 20 ± 10 % | |
| Gwarantowany zasięg działania [mm] | 0...16,2 | |
| Dokładność / odchylenie | ||
| Współczynnik korekcji | stal: 1 / stal kwasoodporna: 0,7 / mosiądz: 0,4 / aluminium: 0,3 / miedź: 0,2 | |
| Histereza [% z Sr] | 1...15 | |
| Dryft punktu przełączania [% z Sr] | -10...10 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...80 | |
| Ochrona | IP 65 | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 60947-5-2 | ||
| EN 55011 | klasa B | |
| MTTF [lata] | 604 | |
| Dopuszczenie UL | ||
| Ta | 0...40 °C | |
| Typ obudowy | Type 1 | |
| Zasilanie | Hazardous voltage | |
| Numer UL | E174191 | |
| Dane mechaniczne | ||
| Waga [g] | 184,5 | |
| Obudowa | prostopadłościan | |
| Montaż | montaż niezabudowany | |
| Wymiary [mm] | 40 x 40 x 120 | |
| Materiał | PPE | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Stan wyjścia | 1 x LED, kolor żółty | |
| Połączenie elektryczne | ||
| Wymagana ochrona | bezpiecznik miniaturowy wg IEC60127-2 karta 1; ≤ 2 A; szybki | |
| Uwagi | ||
| Uwagi | Zalecenie: Po wystąpieniu zwarcia należy sprawdzić, czy urządzenie działa prawidłowo. 5 pozycji możliwego ustawienia strefy aktywnej |
|
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | zaciski: ...2,5 mm2; Osłona przewodu: Ø 7...13 mm; Dławik kablowy: M20 X 1,5 | |
