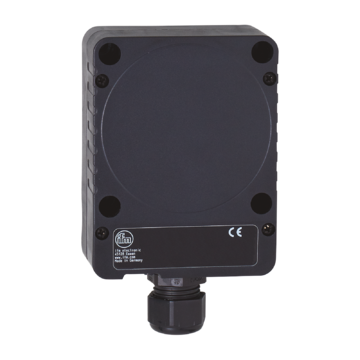

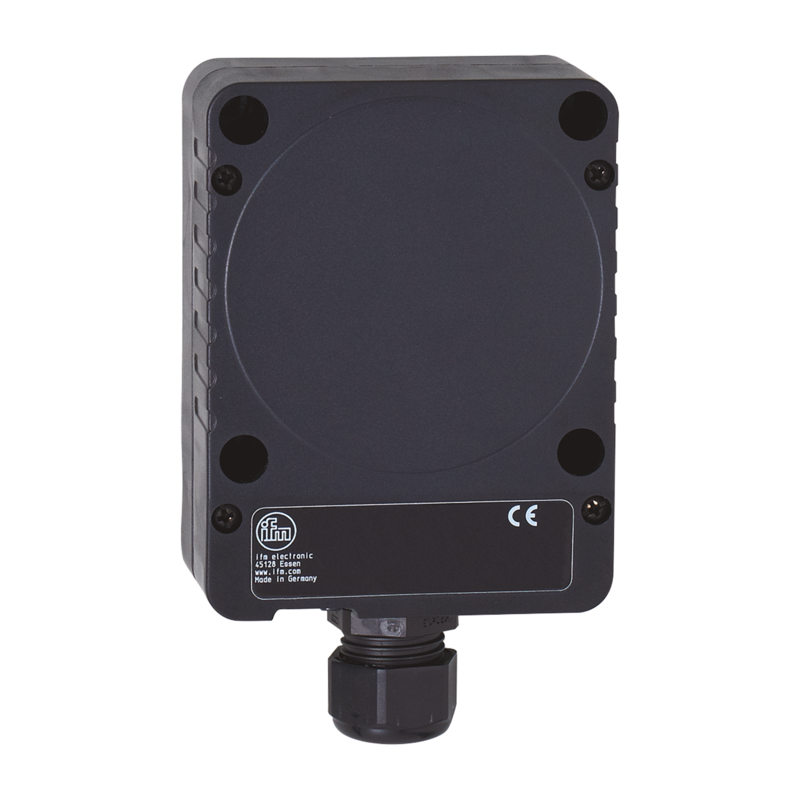

ID502A - IDE3060-FPKG/3D
Czujnik indukcyjny IFM, kostka 80x105x40 mm, sn=60 mm, czoło niezabudowane, PNP/NO lub NC, zasilanie 10-30 VDC, dławica, 100Hz, wykonanie Eex
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Bardzo długi zasięg wykrywania
- Duża powierzchnia aktywna czujnika
- Łatwa, potencjometryczna regulacja zasięgu wykrywania
- Do zastosowań w strefach niebezpiecznych
- Wytrzymała obudowa do zastosowań w trudnych warunkach przemysłowych
| Cechy produktu | ||
|---|---|---|
| Wykonanie elektryczne | PNP | |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (wybieralne) | |
| Strefa działania [mm] | 60 | |
| Obudowa | prostopadłościan | |
| Wymiary [mm] | 105 x 80 x 42 | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 10...30 DC | |
| Pobór prądu [mA] | 15; (24 V) | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Wyjścia | ||
| Wykonanie elektryczne | PNP | |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (wybieralne) | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2,5 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 200 | |
| Szczytowy prąd obciążenia wyjścia przełączającego [mA] | 200 | |
| Częstotliwość przełączania DC [Hz] | 100 | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Strefa działania | ||
| Strefa działania [mm] | 60 | |
| Realny zasięg działania Sr [mm] | 60 ± 10 % | |
| Gwarantowany zasięg działania [mm] | 0...48,6 | |
| Dokładność / odchylenie | ||
| Współczynnik korekcji | stal: 1 / stal kwasoodporna: 0,7 / mosiądz: 0,4 / aluminium: 0,3 / miedź: 0,2 | |
| Histereza [% z Sr] | 1...15 | |
| Dryft punktu przełączania [% z Sr] | -10...10 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -20...60 | |
| Ochrona | IP 65 | |
| Testy / dopuszczenia | ||
| Oznaczenie ATEX | II 3D Ex tc IIIC T90°C Dc X IP65 | |
| EMC | ||
| EN 60947-5-2 | ||
| MTTF [lata] | 993 | |
| Dane mechaniczne | ||
| Waga [g] | 504,5 | |
| Obudowa | prostopadłościan | |
| Montaż | montaż niezabudowany | |
| Wymiary [mm] | 105 x 80 x 42 | |
| Materiał | PPE modyfikowany; PA | |
| Moment dokręcający [Nm] | śruby obudowy: 0,9 Nm; śruby mocujące: 4 Nm | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Stan wyjścia | 1 x LED, kolor żółty | |
| Akcesoria | ||
| Dostarczane elementy | śrubokręt: 1 | |
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | zaciski: 0,34...2,5 mm2; Osłona przewodu: Ø 5...9 mm; Dławik kablowy: M20 X 1,5 | |
