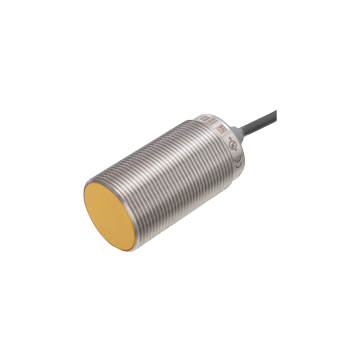

NSB10-30GM50-2E2-M1-S2D2 - 304276-001034
Czujnik indukcyjny bezpieczeństwa firmy Pepperl+Fuchs, zakres =10 mm, montaż zabudowany, PNP, 2 x (NO), 18 ... 30 V DC, kabel 2 m, IP68 / IP69K, 0 ... 30 Hz, poziom wykonania PL d, kategoria Cat. 2, poziom bezp. SIL 2, dopuszczenie E1, kopus mosiądz
Zapytaj o produkt:
NSB10-30GM50-2E2-M1-S2D2 - 304276-001034 646,00 zł [netto]
Formularz został wysłany.
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Inductive sensor NSB10-30GM50-2E2-M1-S2D2
- Brak bezużytecznego obszaru
- 10 mm czoło zabudowane
- Zastosowanie standardowych metalowych powierzchni uruchamiających
- Aplikacje do Cat. 2, możliwy PLd / SIL 2 (może być stosowany redundantnie do kategorii 3, PLe / SIL 3)
- Dioda LED sygnalizująca stan przełączenia i usterkę
- Wyjścia bezpieczeństwa OSSD
- Zatwierdzenie typu E1
- Rozszerzony zakres temperatur
-40 ... + 85 ° C - Certyfikat TÜV
- 10 V DC ... 30 V DC supply voltage
| Ogólne specyfikacje | ||
|---|---|---|
| Funkcja przełączania | 2 x normalnie otwarty (NO) | |
| Typ wyjścia | PNP | |
| Znamionowa odległość robocza | 10 mm | |
| Instalacja | zabudowany | |
| Polaryzacja wyjściowa | DC | |
| Zapewniona odległość robocza | 0 ... 8.1 mm | |
| Element uruchamiający | Reference target according EN IEC 60947-5-2 (FE360 - ST37K) 30 mm x 30 mm x 1 mm |
|
| Współczynnik redukcji r Al | 0,5 | |
| Współczynnik redukcji r Cu | 0.4 | |
| Współczynnik redukcji r 304 | 0,8 | |
| Współczynnik redukcji r Mosiądz | 0,5 | |
| Typ wyjścia | 4-przewodowy | |
| Nominalne oceny | ||
| Napięcie robocze | 10 ... 30 V. | |
| Znamionowe napięcie robocze | 12 ... 24 V. | |
| Częstotliwość przełączania | 0 ... 30 Hz | |
| Histereza | typ. 5% | |
| Zabezpieczenie przed odwrotną polaryzacją | chronione przed odwrotną polaryzacją | |
| Zabezpieczenie przed zwarciem | pulsowanie | |
| Odporność na przeciążenie | tak | |
| Spadek napięcia | ≤ 3 V at IL (sum of all outputs) max. 50 mA |
|
| Znamionowe napięcie izolacji | 30 V. | |
| Prąd pracy | 1 ... 30 mA na wyjściu | |
| Prąd wyłączenia | 0 ... 0.5 mA | |
| Prąd zasilania bez obciążenia | ≤ 15 mA | |
| Opóźnienie czasowe przed dostępnością | ≤ 300 ms | |
| Wskaźnik stanu przełączania | LED, żółty | |
| Wskaźnik błędu | LED, czerwony | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| Poziom nienaruszalności bezpieczeństwa (SIL) | SIL 2 | |
| Poziom wydajności (PL) | PL d | |
| Kategoria | Cat. 2 | |
| MTTF d | > 7500 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | min. 60% | |
| Zapewniona odległość uwalniania PDDB | 15 mm | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | EN IEC 60947-5-2:2007, EN IEC 60947-5-3:2013, EN ISO 13849-1:2015, EN IEC 61508:2010, EN IEC 62061:2021, compatible with EN ISO 61131-2:2007 Typ 1, 2, 3 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Lista cULus, źródło ogólnego przeznaczenia, źródło zasilania klasy 2 | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Zatwierdzenie E1 | 10R-06 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Wysokość | ≤ 2000 m powyżej MSL | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | kabel PUR, 2 m | |
| Core cross section | 0,5 mm 2 | |
| Materiał obudowy | mosiądz, niklowany | |
| Czoło aktywne | PBT | |
| Stopień ochrony | IP68 / IP69 | |
| Masa | 173 g | |
| Informacje ogólne | ||
| Zakres dostawy | 2 nakrętki samozabezpieczające w zakresie dostawy | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27274101 |
| ECLASS 12.0 | 27274101 |
| ECLASS 11.0 | 27272401 |
| ECLASS 10.0.1 | 27272401 |
| ECLASS 9.0 | 27272401 |
| ECLASS 8.0 | 27272401 |
| ECLASS 5.1 | 27272401 |
| ETIM 9.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 5.0 | EC002714 |
| UNSPSC 12.1 | 39121550 |
