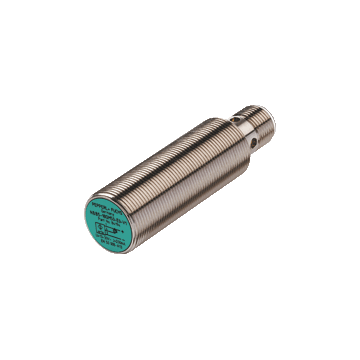

NJ5-18GM50-E2-V1 - 282958
Czujnik indukcyjny firmy Pepperl+Fuchs, zakres = 5 mm, montaż zabudowany, PNP, 3-przewodowy / normalnie otwarty (NO), zasilanie 10 ... 60 V DC, konektor M12-3pin, IP67, 0 ... 1500 Hz
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Inductive sensor NJ5-18GM50-E2-V1
- Seria Comfort
- 5 mm czoło zabudowane
| Ogólne specyfikacje | ||
|---|---|---|
| Funkcja przełączania | Normalnie otwarty (NO) | |
| Typ wyjścia | PNP | |
| Znamionowa odległość robocza | 5 mm | |
| Instalacja | zabudowany | |
| Polaryzacja wyjściowa | DC | |
| Zapewniona odległość robocza | 0 ... 4,05 mm | |
| Rzeczywista odległość robocza | 4.5 ... 5.5 mm typowo 5 mm | |
| Współczynnik redukcji r Al | 0,2 | |
| Współczynnik redukcji r Cu | 0.15 | |
| Współczynnik redukcji r 304 | 0,62 | |
| Współczynnik redukcji r Mosiądz | 0.32 | |
| Typ wyjścia | 3-przewodowy | |
| Nominalne oceny | ||
| Napięcie robocze | 10 ... 60 V. | |
| Częstotliwość przełączania | 0 ... 1500 Hz | |
| Histereza | 1 ... 10 typ. 6 % | |
| Zabezpieczenie przed odwrotną polaryzacją | chronione przed odwrotną polaryzacją | |
| Zabezpieczenie przed zwarciem | pulsowanie | |
| Spadek napięcia | ≤ 3 V. | |
| Spadek napięcia w I L | ||
| Spadek napięcia I L = 100 mA, element przełączający włączony | 1.5 ... 2.5 V typ. 1.9 V | |
| Prąd pracy | 0 ... 200 mA | |
| Najniższy prąd operacyjny | 0 mA | |
| Prąd wyłączenia | 0 ... 0.5 mA typ. 0.01 mA | |
| Prąd wyłączenia T U = 40 ° C, element wyłączający | ≤ 100 µA | |
| Prąd zasilania bez obciążenia | ≤ 9 mA | |
| Opóźnienie czasowe przed dostępnością | ≤ 30 ms | |
| Wskaźnik stanu przełączania | LED, żółty | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 750 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | EN 60947-5-2:2007, EN 60947-5-2/A1:2012, IEC 60947-5-2:2007, IEC 60947-5-2 AMD 1:2012 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Lista cULus, cel ogólny | |
| Zatwierdzenie CSA | cCSAus Listed, General Purpose | |
| Zatwierdzenie CCC | Certyfikowany przez China Compulsory Certification (CCC) | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 70 ° C (-13 ... 158 ° F) | |
| Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | Wtyczka M12 x 1, 3-pinowa | |
| Materiał obudowy | Stal nierdzewna 1.4305 / AISI 303 | |
| Czoło aktywne | PBT | |
| Stopień ochrony | IP67 | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27274001 |
| ECLASS 12.0 | 27274001 |
| ECLASS 11.0 | 27270101 |
| ECLASS 10.0.1 | 27270101 |
| ECLASS 9.0 | 27270101 |
| ECLASS 8.0 | 27270101 |
| ECLASS 5.1 | 27270101 |
| ETIM 9.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 5.0 | EC002714 |
| UNSPSC 12.1 | 39121550 |
