NEB6-12GM50-E3-Y70158977 - 70158977

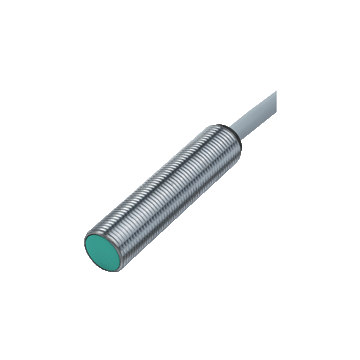

Czujnik indukcyjny firmy Pepperl+Fuchs
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Inductive sensor NEB6-12GM50-E3-Y70158977
- Zwiększona odległość robocza
- 6 mm czoło zabudowane
| Ogólne specyfikacje | ||
|---|---|---|
| Funkcja przełączania | Normalnie zamknięty (NC) | |
| Typ wyjścia | PNP | |
| Znamionowa odległość robocza | 6 mm | |
| Instalacja | quasi-rumieniec | |
| Polaryzacja wyjściowa | DC | |
| Zapewniona odległość robocza | 0 ... 4,8 mm | |
| Element uruchamiający | stal miękka, np. sol. 1.0037, SR235JR (wcześniej St37-2) 18 mm x 18 mm x 1 mm |
|
| Współczynnik redukcji r Al | 0.28 | |
| Współczynnik redukcji r Cu | 0,2 | |
| Współczynnik redukcji r 304 | 0,7 | |
| Współczynnik redukcji r Mosiądz | 0.35 | |
| Typ wyjścia | 3-przewodowy | |
| Nominalne oceny | ||
| Warunki instalacji | ||
| A | ze stali 1,0037 (St37): 2,4 mm, z innego metalu: 1,2 mm | |
| B | 12 mm | |
| C | 18 mm | |
| F | 24 mm | |
| Napięcie robocze | 10 ... 30 V DC | |
| Częstotliwość przełączania | 0 ... 800 Hz | |
| Histereza | 0.06 ... 1.2 mm | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Zabezpieczenie przed zwarciem | pulsowanie | |
| Odporność na przeciążenie | tak | |
| Zabezpieczenie przed zerwaniem drutu | tak | |
| Tłumienie przepięć | tak | |
| Sinusoida | 10% | |
| Spadek napięcia | ≤ 2 V. | |
| Powtórz dokładność | 0,3 mm | |
| Prąd pracy | 0 ... 200 mA, powyżej 70 ° C maks. 150 mA | |
| Prąd wyłączenia | ≤ 10 µA | |
| Prąd zasilania bez obciążenia | ≤ 15 mA | |
| Opóźnienie czasowe przed dostępnością | ≤ 50 ms | |
| Wskaźnik stanu przełączania | LED, żółty | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 1740 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | EN 60947-5-2:2007, IEC 60947-5-2:2007 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | cULus Recognized, Klasa 2 Źródło zasilania | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 85 ° C (-13 ... 185 ° F) | |
| Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | stały kabel z wtyczką | |
| Materiał obudowy | mosiądz, niklowany | |
| Czoło aktywne | PBT | |
| Stopień ochrony | IP67 | |
| Złącze | AMP connector | |
| Liczba pinów | 3 | |
| Montaż połączeń | AMP housing 174359-2, AMP-Crimp 171631-1, AMP sealing 2822352-2, AMP Lock 1-174360-1 | |
| Kabel | ||
| Średnica kabla | 4.3 mm ± 0.1 mm | |
| Promień gięcia | > 10 x średnica przewodu | |
| Materiał | PUR | |
| Kolor | czarny | |
| Liczba rdzeni | 3 | |
| Core cross section | 0,34 mm 2 | |
| Długość | 200 mm ± 10 mm, further length specifications: L1 = 20 mm | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27274001 |
| ECLASS 12.0 | 27274001 |
| ECLASS 11.0 | 27270101 |
| ECLASS 10.0.1 | 27270101 |
| ECLASS 9.0 | 27270101 |
| ECLASS 8.0 | 27270101 |
| ECLASS 5.1 | 27270101 |
| ETIM 9.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 5.0 | EC002714 |
| UNSPSC 12.1 | 39121550 |
