NCN8-18GM60-B3B-V1 - 230829

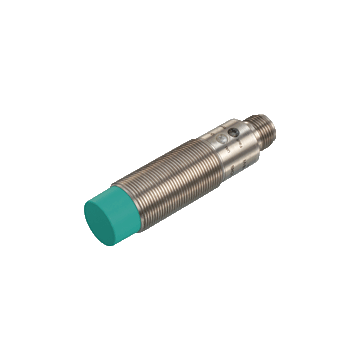

Czujnik indukcyjny firmy Pepperl+Fuchs, seria Comfort , zakres = 8 mm, czoło niezabudowane, Interfejs AS, 2-przewodowy / programowalne normalnie otwarte / zamknięte (NO / NC), 26,5 ... 31,9 V , konektor M12-4pin, IP67, 0 ... 100 Hz
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Inductive sensor NCN8-18GM60-B3B-V1
- Seria Comfort
- A/B node with extended addressing possibility for up to 62 nodes
- Cylindryczny
- Możliwość wyboru NO / NC
- Pre-fault message
- Pomoc przy instalacji
- Opóźnienie włączenia / wyłączenia (odłączalne)
- Monitorowanie oscylatora
| Ogólne specyfikacje | ||
|---|---|---|
| Funkcja przełączania | Programowalne normalnie otwarte / zamknięte (NO / NC) | |
| Typ wyjścia | Interfejs AS | |
| Znamionowa odległość robocza | 8 mm | |
| Instalacja | niezabudowany | |
| Zapewniona odległość robocza | 0 ... 6,48 mm | |
| Rzeczywista odległość robocza | 7.2 ... 8.8 mm typowo 8 mm | |
| Współczynnik redukcji r Al | 0.42 | |
| Współczynnik redukcji r Cu | 0.4 | |
| Współczynnik redukcji r 304 | 0,72 | |
| Node type | A/B node | |
| Specyfikacja interfejsu AS | V3.0 | |
| Required gateway specification | ? V2.1 | |
| Typ wyjścia | 2-przewodowy | |
| Nominalne oceny | ||
| Napięcie robocze | 26,5 ... 31,9 V przez system magistrali AS-i | |
| Częstotliwość przełączania | 0 ... 100 Hz | |
| Histereza | 1 ... 15 typ. 5 % | |
| Zabezpieczenie przed odwrotną polaryzacją | chronione przed odwrotną polaryzacją | |
| Spadek napięcia w I L | ||
| Spadek napięcia I L = 20 mA, element przełączający włączony | 3.4 ... 5 V typ. 4.3 V | |
| Opóźnienie czasowe przed dostępnością | ≤ 1000 ms | |
| Wskaźnik napięcia roboczego | podwójna dioda LED, zielony | |
| Wskaźnik stanu przełączania | podwójna dioda LED, żółto-czerwona | |
| Wskaźnik błędu | podwójna dioda LED, czerwony | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 926 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Zgodność elektromagnetyczna | EN 50295:1999-10 |
|
| Standardy | EN 60947-5-2:2007, IEC 60947-5-2:2007 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Lista cULus, cel ogólny | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 70 ° C (-13 ... 158 ° F) |
|
| Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | Wtyczka M12 x 1, 4 piny | |
| Materiał obudowy | Stal nierdzewna 1.4305 / AISI 303 | |
| Czoło aktywne | PBT | |
| Stopień ochrony | IP67 | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27274001 |
| ECLASS 12.0 | 27274001 |
| ECLASS 11.0 | 27270101 |
| ECLASS 10.0.1 | 27270101 |
| ECLASS 9.0 | 27270101 |
| ECLASS 8.0 | 27270101 |
| ECLASS 5.1 | 27270101 |
| ETIM 9.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 5.0 | EC002714 |
| UNSPSC 12.1 | 39121550 |
