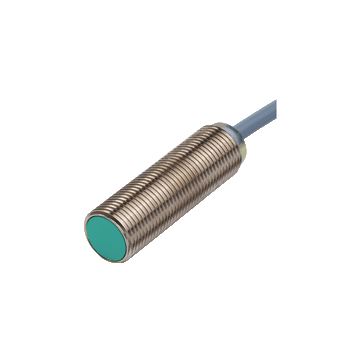

NCB4-12GM40-Z12-Y299271 - 299271
Czujnik indukcyjny firmy Pepperl+Fuchs, seria Comfort, zakres = 4 mm, czoło zabudowane, 2-przewodowy / normalnie zamknięty (NC), kabel PVC, L = 2,5 m wtyczka Molex; 39-01-2040 kontakt Molex; 39-00-0046, IP66 / IP67, 0 ... 1500 Hz
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Inductive sensor NCB4-12GM40-Z12-Y299271
- 4 mm czoło zabudowane
| Ogólne specyfikacje | ||
|---|---|---|
| Funkcja przełączania | Normalnie zamknięty (NC) | |
| Typ wyjścia | Dwuprzewodowy | |
| Znamionowa odległość robocza | 4 mm | |
| Instalacja | zabudowany | |
| Zapewniona odległość robocza | 0 ... 3,24 mm | |
| Rzeczywista odległość robocza | 3.6 ... 4.4 mm typowo | |
| Współczynnik redukcji r Al | 0.41 | |
| Współczynnik redukcji r Cu | 0.39 | |
| Współczynnik redukcji r 304 | 0,78 | |
| Typ wyjścia | 2-przewodowy | |
| Nominalne oceny | ||
| Napięcie nominalne | 8.2 V (Ri około 1 kΩ) | |
| Częstotliwość przełączania | 0 ... 1500 Hz | |
| Histereza | 1 ... 15 typ. 5 % | |
| Zabezpieczenie przed odwrotną polaryzacją | chronione przed odwrotną polaryzacją | |
| Zabezpieczenie przed zwarciem | tak | |
| Nadaje się do technologii 2: 1 | tak, dioda zabezpieczająca przed odwrotną polaryzacją nie jest wymagana | |
| Zużycie prądu | ||
| Nie wykryto płytki pomiarowej | min. 2.2 mA | |
| Wykryto płytkę pomiarową | ≤ 1 mA | |
| Wskaźnik stanu przełączania | dioda LED we wszystkich kierunkach, żółta | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 3010 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | EN 60947-5-2:2007, EN 60947-5-2/A1:2012, IEC 60947-5-2:2007, IEC 60947-5-2 AMD 1:2012 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | UL Recognized . Class 2 power source | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 100 ° C (-13 ... 212 ° F) | |
| Temperatura przechowywania | -40 ... 100 ° C (-40 ... 212 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | kabel PVC, L = 2,5 m Wtyczka Molex; 39-01-2040 Kontakt Molex; 39-00-0046 |
|
| Core cross section | 0,34 mm 2 | |
| Materiał obudowy | Stal nierdzewna 1.4305 / AISI 303 | |
| Czoło aktywne | PBT | |
| Stopień ochrony | IP66 / IP67 | |
| Kabel | ||
| Promień gięcia | > 10 x średnica przewodu | |
| Informacje ogólne | ||
| Zakres dostawy | Dostarczany z 2 nakrętkami Dostarczany z 2 zębatymi podkładkami zabezpieczającymi |
|
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27274001 |
| ECLASS 12.0 | 27274001 |
| ECLASS 11.0 | 27270101 |
| ECLASS 10.0.1 | 27270101 |
| ECLASS 9.0 | 27270101 |
| ECLASS 8.0 | 27270101 |
| ECLASS 5.1 | 27270101 |
| ETIM 9.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 5.0 | EC002714 |
| UNSPSC 12.1 | 39121550 |
