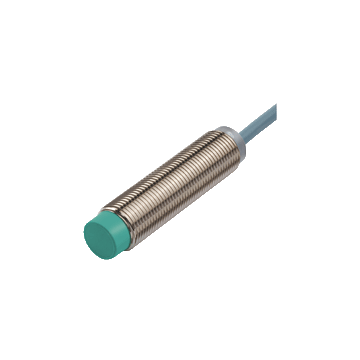

NBN4-12GM50-E2-Y292474 - 292474
Czujnik indukcyjny firmy Pepperl+Fuchs, zakres = 4 mm, czoło niezabudowane, 3-przewodowy , 10 ... 30 V DC, kabel PVC, L1 = 395 mm, L2 = 280 mm, IP67, 0 ... 1200 Hz
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry czujnika indukcyjnego NBN4-12GM50-E2-Y292474
- 4 mm czoło niezabudowane
| Ogólne specyfikacje | ||
|---|---|---|
| Znamionowa odległość robocza | 4 mm | |
| Instalacja | niezabudowany | |
| Polaryzacja wyjściowa | DC | |
| Zapewniona odległość robocza | 0 ... 3,24 mm | |
| Współczynnik redukcji r <sub> Al </sub> | 0,5 | |
| Współczynnik redukcji r <sub> Cu </sub> | 0.4 | |
| Współczynnik redukcji r <sub> 304 </sub> | 0,8 | |
| Typ wyjścia | 3-przewodowy | |
| Histereza | typ. 5% | |
| Parametry podstawowe | ||
| Napięcie robocze | 10 ... 30 V. | |
| Częstotliwość przełączania | 0 ... 1200 Hz | |
| Zabezpieczenie przed odwrotną polaryzacją | chronione przed odwrotną polaryzacją | |
| Zabezpieczenie przed zwarciem | impulsowe | |
| Spadek napięcia | ? 3 V. | |
| Powtarzalność | ? 0,01 mm | |
| Prąd pracy | 0 ... 200 mA | |
| Prąd wyłączenia | 0 ... 0.5 mA typ. 0.1 µA przy 25 °C | |
| Prąd zasilania bez obciążenia | ? 17 mA | |
| Wskaźnik stanu przełączania | LED, żółty | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF <sub> d </sub> | 990 a | |
| Czas misji (T <sub> M </sub>) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Lista cULus, cel ogólny | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ?36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 70 ° C (-13 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | kabel PVC, L1 = 395 mm, L2 = 280 mm | |
| Montaż połączenia | Obudowa AMP 282105-1 <br> Zacisk AMP 282404-1 <br> Uszczelka AMP 281934-2 <br> Rura falista Schlemmer 1926304 <br> Przepust kablowy: MTA 45.20921 | |
| Przekrój przewodu | 0,34 mm <sup> 2 </sup> | |
| Materiał obudowy | mosiądz, niklowany | |
| Czoło aktywne | PBT | |
| Średnica obudowy | 12 mm | |
| Stopień ochrony | IP67 | |
| Informacje ogólne | ||
| Zakres dostawy | 2 nakrętki samozabezpieczające w zakresie dostawy | |
