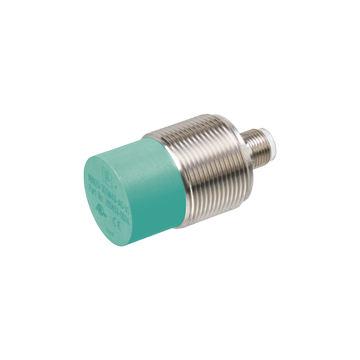

NBN20-30GM40-A2-V1 - 293453-0022
Czujnik indukcyjny firmy Pepperl+Fuchs, zakres = 20 mm, czoło niezabudowane, PNP, 4-przewodowy / NO + NC, 10 ... 30 V DC, konektor M12-4pin, IP67, 0 ... 1000 Hz
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry czujnika indukcyjnego NBN20-30GM40-A2-V1
- 15 mm czoło niezabudowane
| Ogólne specyfikacje | ||
|---|---|---|
| Funkcja przełączania | komplementarne (NO + NC) | |
| Typ wyjścia | PNP | |
| Znamionowa odległość robocza | 20 mm | |
| Instalacja | niezabudowany | |
| Polaryzacja wyjściowa | DC | |
| Zapewniona odległość robocza | 0 ... 16.2 mm | |
| Element uruchamiający | stal miękka, np. sol. 1.0037, SR235JR (wcześniej St37-2) <br> 60 mm x 60 mm x 1 mm | |
| Współczynnik redukcji r <sub> Al </sub> | 0.45 | |
| Współczynnik redukcji r <sub> Cu </sub> | 0.4 | |
| Współczynnik redukcji r <sub> 304 </sub> | 0,7 | |
| Współczynnik redukcji r <sub> Mosiądz </sub> | 0,5 | |
| Typ wyjścia | 4-przewodowy | |
| Parametry podstawowe | ||
| Napięcie robocze | 10 ... 30 V. | |
| Częstotliwość przełączania | 0 ... 1000 Hz | |
| Histereza | typ. 5% | |
| Zabezpieczenie przed odwrotną polaryzacją | chronione przed odwrotną polaryzacją | |
| Zabezpieczenie przed zwarciem | impulsowe | |
| Spadek napięcia | ? 1,8 V. | |
| Prąd pracy | 0 ... 200 mA | |
| Prąd wyłączenia | 0 ... 0.5 mA typ. 0.1 µA przy 25 °C | |
| Prąd zasilania bez obciążenia | ? 10 mA | |
| Wskaźnik stanu przełączania | dioda LED we wszystkich kierunkach, żółty | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF <sub> d </sub> | 1720 a | |
| Czas misji (T <sub> M </sub>) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Lista cULus, źródło ogólnego przeznaczenia, źródło zasilania klasy 2 | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ?36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 70 ° C (-13 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | Złącze M12 x 1, 4 piny | |
| Materiał obudowy | mosiądz, niklowany | |
| Czoło aktywne | PBT | |
| Stopień ochrony | IP67 | |
| Masa | 90 g | |
| Informacje ogólne | ||
| Zakres dostawy | 2 nakrętki samozabezpieczające w zakresie dostawy | |
